CTS753WX完整的無線解決扭矩傳感器系統方案 [ 2021-1-26]　[ 打印此文章 ]

CTS753WX完整的無線解決扭矩傳感器系統方案

基本概括：

一、應用范圍：
CTS753WX無線扭矩傳感器測量系統應用范圍十分廣泛，主要用于：
1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；
2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；
3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；
4、可用于污水處理系統中的扭矩及功率的檢測；
5、可用于制造粘度計；
6、可用于過程工業和流程工業中。
二、量程范圍及特點

1、適合無法安裝標準扭矩傳感器、傳動軸不能斷開的場合。
2、檢測精度高、穩定性好、抗干擾性強。
3、不需反復調零即可；連續測量正反扭矩。
4、即可測量靜止扭矩，也可測量動態扭矩。
5、體積小、重傳感器可脫離二次儀表獨立使用。
6、測量范圍： 0—1000000N.m非標定制。

三、基本原理：

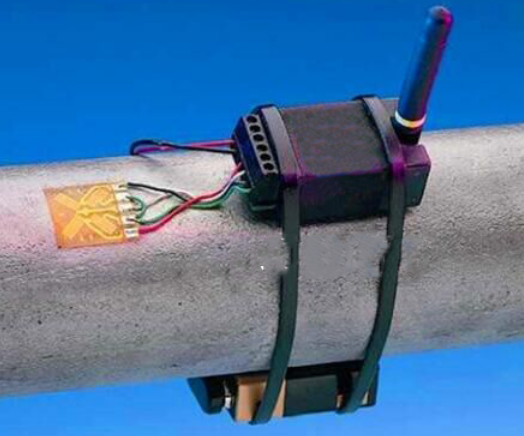

   采用應變片電測技術,在被測軸上組成應變橋,通過處理電路、發射機、接收機等最終輸出采集信號，實現真正的無線傳輸。

四、外形尺寸：非標定制
五、主要性能及電氣指標：
扭矩精度： ＜±0.5 % F? S
頻率響應： 100μs
非線性： ＜±0.1 % F? S
重復性： ＜±0.1% F? S
回差 ： ＜0.1 % F? S
零點時漂： ＜0.2 % F? S
零點溫漂： ＜0.2 % F? S /10℃
使用溫度： －20 ～ 50℃
儲存溫度： －40 ～ 70℃
電源電壓： 24VDC
信號輸出： 4-20mA

四、傳感器量程的選擇
扭矩傳感器量程的選擇應以實際測量的最大扭矩為依據，通常情況下應留有一定余量，防止出現過載導致傳感器損壞。
計算公式：M=9550×P/N
M：扭矩 單位：N.m
P：電機功率 單位：KW
N：轉速 單位：r/min
如果您使用的電機是三相感應電機，由于電機啟動瞬時扭矩較大，建議扭矩量程應選擇為額定扭矩的 2-3倍。

本系統應用于環境很惡劣的場合，以實現數據的傳輸和記錄。如特殊結構和地面監測，石油和天然氣流量數據記錄和監測，食品和飲料生產過程的數據監測，鐵路安全，賽車關鍵應用的實時數據，以及與許多其他需要測量數據的場合。傳輸數據穩定，傳輸精度高，抗干擾能力強?？蓸O為簡便的將應變，電流，電壓信號采集并無線傳輸至控制端。

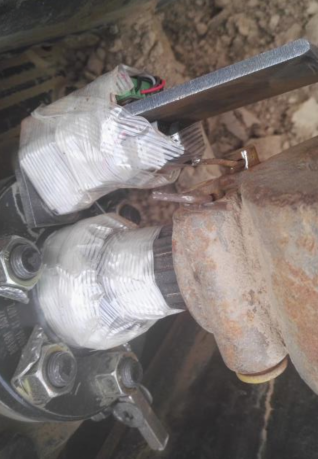

本方案已經在國內風力電能行業、鉆探等多個案例成熟使用。

五、組成：

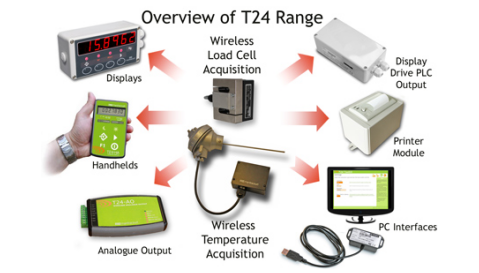

    1.組成：由彈性體現場貼片技術結合英國先進的數字無線網絡系統組成。

2.說明：無線網絡系統的采集和傳輸端采用2節5號干電池供電即可，由調理芯片給予貼片的電橋供電并采集扭矩信號標定后以數據包形式傳輸(每秒最快300個)，傳輸頻率300次每秒電池大概能連續不間斷使用3-5天（全天），如果是10-20次每秒能用半個月以上。

3.系統通過軟件可設定自動休眠功能，如果接收端關機，傳輸端將會自動進入休眠狀態。

電池低電量軟件將有自動提示。

4.本系統采用2.4G數字式原理，可網絡化群控，多種接收裝置可同時并用會不干擾。傳輸數據可選任意密碼加密，防止誤被其他設備接受。

5.因本系統只要不處于應采用原廠的外殼內可以正常使用。

六、技術指標：

測量范圍：任何量程均可，適用轉速：2000轉/分左右。

傳輸距離：400英尺（121米）

測試精度：0.1-0.3%F.S（僅取決于標定設備）無線系統精度為0.01%

輸出信號：模擬信號或數字信號

顯    示：采用筆記本電腦通過軟件界面進行顯示或者采用數顯儀表進行顯示（可選）

七.無線系統的設置與使用

每套無線系統均免費提供全套軟件及自行開發控制軟件所需驅動DLL動態鏈接庫。

通過工具軟件以及電腦，可方便的設置所有參數以及對傳感器進行多點（最多9點）標定。我們同時提供免費的數據監控軟件及自動記錄軟件，用戶可設定記錄間隔將數據采集記錄到EXCELL文件中。
