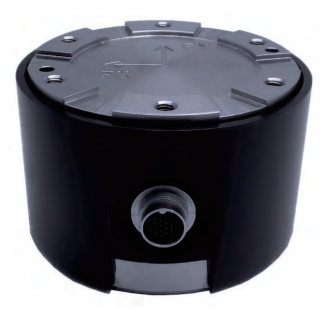

多維力傳感器廣泛應用于汽車壓裝、自動化組裝、3C產品測試、自動化設備及測試領域。 [ 2024-1-5] [ 打印此文章 ]
特點：
·穩定性高
·可安裝在狹小空間內
·可非標定制
·抗干擾信號穩定
·優質不銹鋼
·廣泛應用于汽車壓裝、自動化組裝、3C產
品測試、新能源產品組裝、醫療檢測、機
器人領域、模具組裝及其他工業測試、自
動化設備及測試領域。
|
技術指標 |
||
|
額定量程 |
|
100KN 750N.m |
|
輸出靈敏度 |
mV/V |
1.0 |
|
零點輸出 |
%F.S. |
0.1 |
|
非線性 |
%F.S. |
0.1 |
|
滯后 |
%F.S. |
0.1 |
|
重復性 |
%F.S. |
0.1 |
|
蠕變（30分鐘） |
%F.S. |
0.1 |
|
溫度靈敏度漂移 |
%F.S./10℃ |
0.05 |
|
零點溫度漂移 |
%F.S./10℃ |
0.05 |
|
響應頻率 |
Hz |
10k |
|
材質 |
|
不銹鋼 |
|
阻抗 |
Ω |
350/700/1400 |
|
絕緣電阻 |
MΩ/100V DC |
≥5000 |
|
使用電壓 |
V |
5-12 |
|
工作溫度范圍 |
℃ |
-20-75 |
|
安全過載 |
%R.C. |
150 |
|
極限過載 |
%R.C. |
300 |
|
電纜線規格 |
m |
Φ5*4m |
|
線纜極限拉力 |
N |
98 |
|
TEDS |
|
可選 |
1) 可提供高溫傳感器，最高工作溫度為150℃。
2) 可提供高阻抗傳感器，輸出阻抗1000Ω。
3)可根據客戶需求配套放大器，變送輸出模擬量信號4~20mA，0~5V,0~10V
|

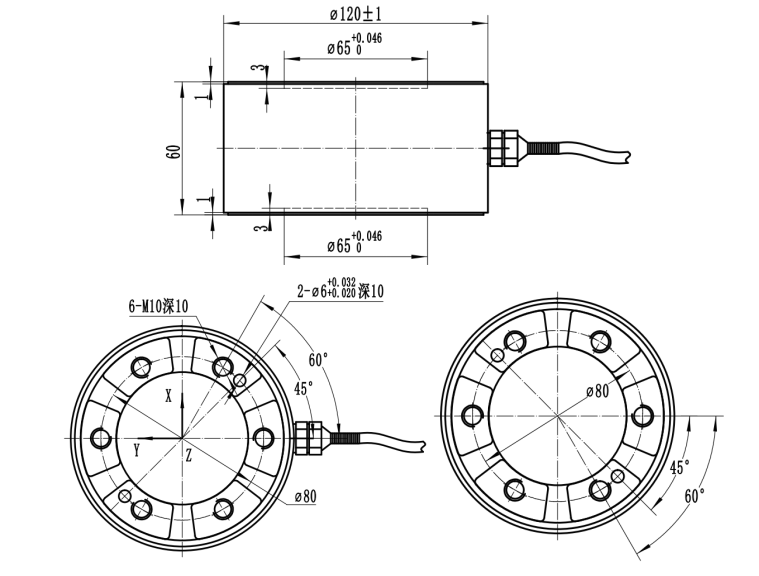

產品尺寸圖 |
|
|
單位： |
mm |
|
受力方向量程（KN） |
|
|
||||||||
|
X |
1 |
3 |
5 |
10 |
20 |
50 |
||||
|
Y |
1 |
3 |
5 |
10 |
20 |
50 |
||||
|
Z |
2 |
5 |
10 |
20 |
40 |
100 |
||||
|
扭矩力量程（N.m） |
|
|
||||||||
|
X |
100 |
200 |
300 |
500 |
750 |
|
|
|||
|
受力圖 |
中間受力通過螺紋孔固定安裝
