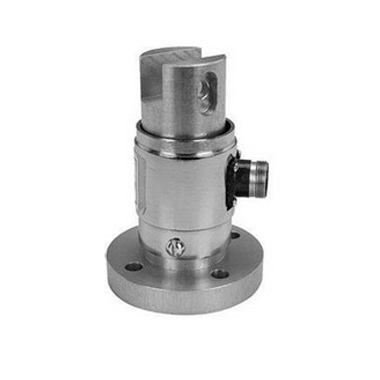

CTS701 單法蘭靜態扭矩傳感器 [ 2019-6-14] [ 打印此文章 ]
適用于靜態、非連續旋轉的扭矩力值測量。
Apply to static, non-continuous rotation of the torque force values measured.
量程 Range 1,2,5,10,20,50,100,200N.m
技術參數 Technical Parameter
|
額定載荷 Rated Load |
0～200N.m |
|
綜合精度 Comprehensive Precision |
0.1 0.2 0.3(線性+滯后+重復性) |
|
靈敏度 Sensitivity |
1.0～1.5 mV/V |
|
蠕變 Creep |
±0.1～±0.3 %F·S/30min |
|
零點輸出 Zero Output |
±1 %F·S |
|
零點溫度影響 Temperature Effect On Zero |
±0.1～±0.3 %F·S/10℃ |
|
輸出溫度影響 Temperature Effect On Output |
±0.1～±0.3 %F·S/10℃ |
|
工作溫度 Operating Temperature Range |
-20℃～+65℃ |
|
輸入阻抗 Input Resistance |
750±30 Ω |
|
輸出阻抗 Output Resistance |
700±5 Ω |
|
絕緣電阻 Insulation Resistance |
>5000 MΩ |
|
安全過載 Safe Load Limit |
150% F·S |
|
供橋電壓 Bridge Voltage |
建議 10VDC |
|
材質 Material |
合金鋼 Alloy Steel |
|
傳感器接線方式 Load Cell Mode of Connection |
輸入+:紅 Input+:Red 輸入-:黑 Input-:Black 輸出+:綠 Output+:Green 輸出-:白 Output-:White |
|
可配置放大器輸出信號為4-20mA/ 0-5V/0-10V/1-5V/0±5V/0-±10V |
|

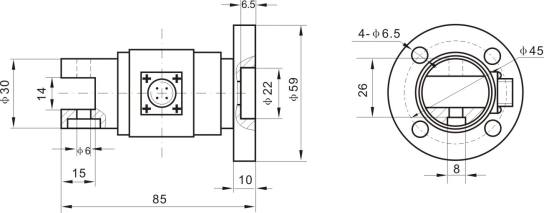

外型圖 Appearance Picture 尺寸 Size(mm)
