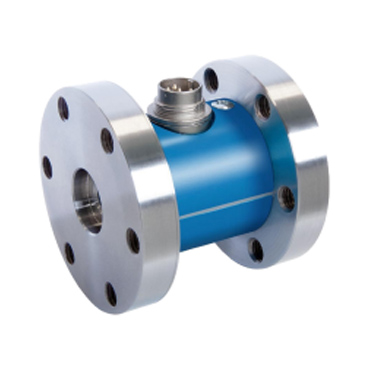

CTS706雙法蘭靜態扭矩傳感器 [ 2019-6-14] [ 打印此文章 ]
CTS706靜止雙法蘭扭矩傳感器是一種測量各種扭矩的精密測量?jī)x器被廣泛應用于試驗機、靜止扭矩檢測等測試系統中，由于出色的穩定性、較高的測量精度和極高的性價比而受到用戶的贊譽。
二、基本原理：
扭矩的測量：采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性
軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。
可配置放大器輸出信號為4-20mA/ 0-5V/0-10V/1-5V/0±5V/0-±10V。

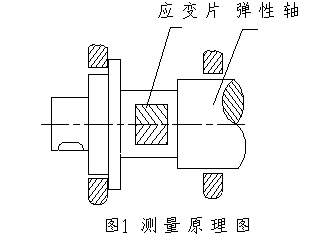

測量原理如圖1所示：
三、產品特點：
適用于檢測非旋轉體的扭矩值.最大偏轉角度為≯360度。
開機即可進入工作狀態，勿需預熱過程。
檢測精度高、穩定性好、抗干擾性強。
不需反復調零即可連續測量正反扭矩。
體積小、重量輕、易于安裝。
傳感器可脫離二次儀表獨立使用，只要按插座針號提供+24V電源即可輸出阻抗
與扭矩成正比的電流、電壓或頻率信號。
四、性能和電氣指標：
測量范圍： 0Nm---100000Nm 可選15萬Nm、20萬Nm、50萬Nm、100萬Nm可定制，特殊量程定制。
連接方式： 法蘭
頻率響應： 100μs
供電電壓： 12～24VDC
輸出信號： 4～20mA、1～5V、5～15Khz （可選）
輸出阻抗： 1000Ω±5Ω
靜態超載： 120％
扭矩精度： ＜±0.5 % F· S、＜±0.2 % F· S、＜±0.1 % F· S（可選）
非 線 性： ＜±0.2 % F· S
重 復 性： ＜±0.1% F· S
回 差： ＜0.1 % F· S
零點時漂： ＜0.2 % F· S
零點溫飄： ＜0.2 % F· S /10℃
絕緣阻抗： >250MΩ
使用溫度： －10 ～ 50℃
儲存溫度： －20 ～ 70℃
消耗電流： ＜150mA

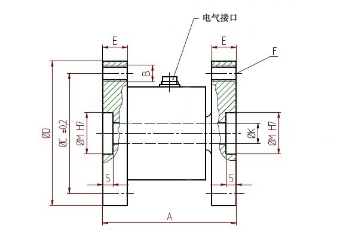

五、產品系列尺寸參考下圖:
|
量程(N.m) |
A |
ΦD |
E |
ΦM |
ΦC |
ΦK |
S |
B |
F |
|
5 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
10 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
20 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
30 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
50 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
100 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
200-500 |
70 |
100 |
13 |
62 |
82 |
16 |
3 |
M10 |
6x60° |
|
1K-2K |
75 |
116 |
15 |
72 |
94 |
20 |
4 |
M12 |
6x60° |
|
5000 |
85 |
165 |
18 |
115 |
142 |
25 |
4 |
M12 |
8x45° |
|
10000 |
95 |
205 |
22 |
135 |
173 |
40 |
5 |
M18 |
8x45° |
|
20K-30K |
115 |
245 |
26 |
155 |
205 |
50 |
5 |
M20 |
8x45° |
|
40K-60K |
120 |
280 |
30 |
200 |
240 |
60 |
5 |
M20 |
10x36° |
|
100K |
150 |
318 |
38 |
230 |
274 |
80 |
5 |
M24 |
10x36° |
扭矩傳感器用一個航空接頭（X12K5P）與外部設備連接，
插座端固定在機殼上。

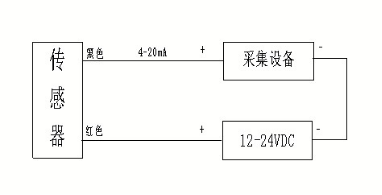

電纜線顏色定義：
1、電流輸出型：紅色：12-24VDC 黑色：地
2、電壓輸出型：紅色：12-24VDC 黑色：地 黃（白）：信號輸出
3、頻率輸出型：紅色：12-24VDC 黑色：地 黃（白）：信號輸出
