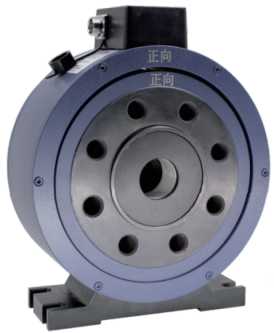

CTS755盤式動態扭矩傳感器您所在的位置：首頁 > 產品中心 > CTS755盤式動態扭矩傳感器

CTS755盤式動態扭矩傳感器 [ 2019-6-15]　[ 打印此文章 ]

一、應用范圍：
CTS755動態盤式扭矩傳感器采用超薄型法蘭鏈接結構形式，非常適用于測試臺架應用，如發動機、測功機和電動馬達試驗臺、車輪載荷模擬試驗臺、變速箱和泵等試驗臺等應用。還主要用于：
1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；
2、風機、水泵、齒輪箱的扭矩及功率的檢測；
3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；
4、可用于污水處理系統中的扭矩及功率的檢測；
5、可用于過程工業和流程工業中。
二、基本原理：
1、扭矩的測量：采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。如圖所示：

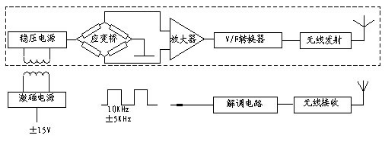

應用原理圖

2、轉速的測量：轉速測量采用磁電碼盤的方法進行測量，每一磁
電碼盤均有60個齒，軸帶動磁電碼盤每旋轉一周可產生60個脈沖，
轉速傳感器精度可達±0.1%～±0.5%（F·S)，本傳感器的測速方法
采用內置測速，訂貨時用戶需注明是否監測轉速信號！
三、產品特征：
本系列扭矩傳感器是在標準測扭應變傳感器的基礎上研制開發的，CTS755動態盤式扭矩傳感器是動態扭矩傳感器軸向長度最短結構的。
1.無軸承結構，可高速運轉。
2.信號輸出可定制。
3.檢測精度高、穩定性好、抗干擾性強。
4.不需反復調零即可；連續測量正反扭矩。
5.即可測量靜止扭矩，也可測量動態扭矩。
6.體積小、重量輕、傳感器可脫離二次儀表獨立使用。
7.測量范圍： 0—10000Nm。(可非標定制）

四、主要性能及電氣指標：
扭矩精度：＜±0.5 % F? S、＜±0.2 % F? S、＜±0.1 % F? S（可選）
頻率響應： 100μs
非線性：＜±0.1 % F? S
重復性：＜±0.1% F? S
回差：＜0.1 % F? S
零點時漂：＜0.2 % F? S
零點溫漂：＜0.2 % F? S /10℃
使用溫度：－20 ～ 50℃
儲存溫度：－40 ～ 70℃
電源電壓： ±15VDC、24VDC(可選）
信號輸出： 5KHz—15KHz、0-20mA、4-20mA、0-5V、0-10V、1-5V、0±5V、0-±10V（可選）

五、傳感器量程的選擇
扭矩傳感器量程的選擇應以實際測量的最大扭矩為依據，通常情況下應留有一定余量，防止出現過載導致傳感器損壞。
計算公式：M=9550×P/N
M：扭矩單位：N.m
P：電機功率單位：KW
N：轉速單位：r/min
如果您使用的電機是三相感應電機，由于電機啟動瞬時扭矩較大，建議扭矩量程應選擇為額定扭矩的 2-3倍。

六、電氣接線定義：
扭矩傳感器用一個航空接頭（帶屏蔽電纜），屏蔽電纜引出線定義：
1、供電：±15VDC 輸出：5-15KHz
電源：(紅+15VDC)(黑GND)(綠-15VDC)
扭矩輸出: （黃T+) (黑T-)
2、供電：±15VDC 輸出：5-15KHz 內置轉速傳感器
電源：(紅+15VDC)(黑GND)(藍-15VDC)
扭矩輸出: （黃T+) (黑GND(T/S-))
轉速輸出：（白S+）(黑GND(T/S-))
3、供電：±15VDC 輸出：4-20mA（模擬量）
電源：(紅+15VDC)(黑GND)(藍-15VDC)
輸出：（黃T+) (白T-)
4、供電：±15VDC 輸出：4-20mA（模擬量）內置轉速傳感器
電源：(紅+15VDC) (黑GND) (藍-15VDC)
扭矩輸出：（黃T+）（綠T-）
轉速輸出：（白S+）（黑S-）
5、供電：24VDC 輸出：5-15KHz
電源：(紅+24VDC)(黑GND)
扭矩輸出: （黃T+) (綠T-)
6、供電：24VDC 輸出：5-15KHz 內置轉速傳感器
電源：(紅+24VDC)(黑GND)
扭矩輸出: （黃T+) (藍T-)
轉速輸出：（白S+）(藍S-)
7、供電：24VDC 輸出：4-20mA（模擬量）
電源：(紅+24VDC),(黑GND)
扭矩輸出：（黃T+) ,(綠T-)
8、供電：24VDC 輸出：4-20mA （模擬量）內置轉速傳感器
電源：(紅+24VDC) (黑GND)
扭矩輸出：（黃T+）（藍T-）
轉速輸出：（白S+）（綠S-）
注意：
如果您現場有變頻器或伺服電機，請在傳感器供電電源前加1:1隔離變壓器，傳感器電纜屏蔽線接大地；如果傳感器有配套儀表，儀表前也需要加1:1隔離變壓器。

七、安裝
1．CTS755動態盤式扭矩傳感器由靜止外殼和旋轉盤兩部分組成.
2．將旋轉盤的兩端通過法蘭聯軸器分別與動力和負載聯接,在連接法蘭聯軸器時請對稱緊固螺釘。并使旋轉盤的A面和靜止外殼的A面在同一方向。
3．靜止外殼固定在基座上,調整間隙,保證靜止外殼與旋轉盤之間絕對不可接觸!保證同心度。

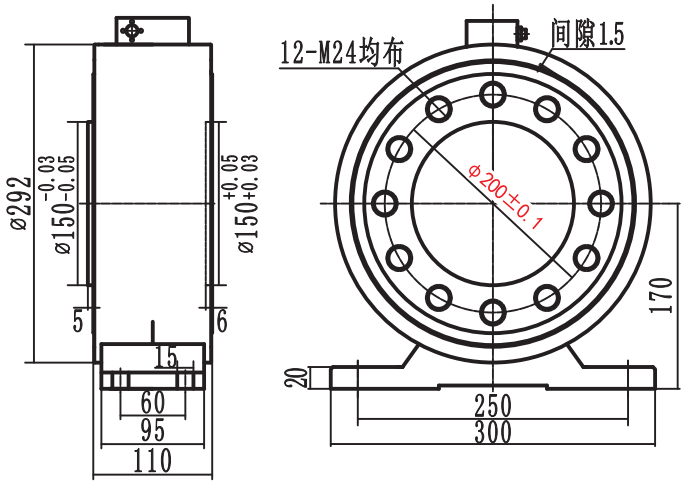

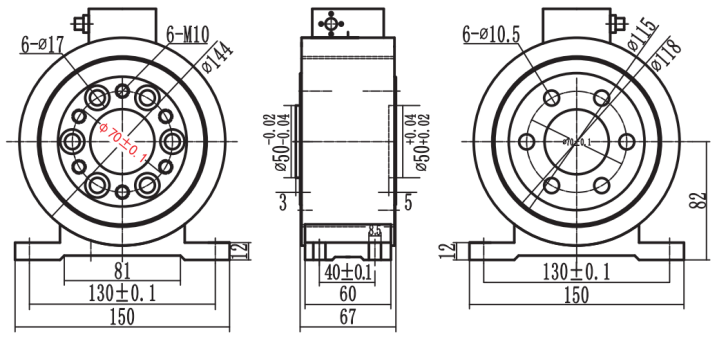

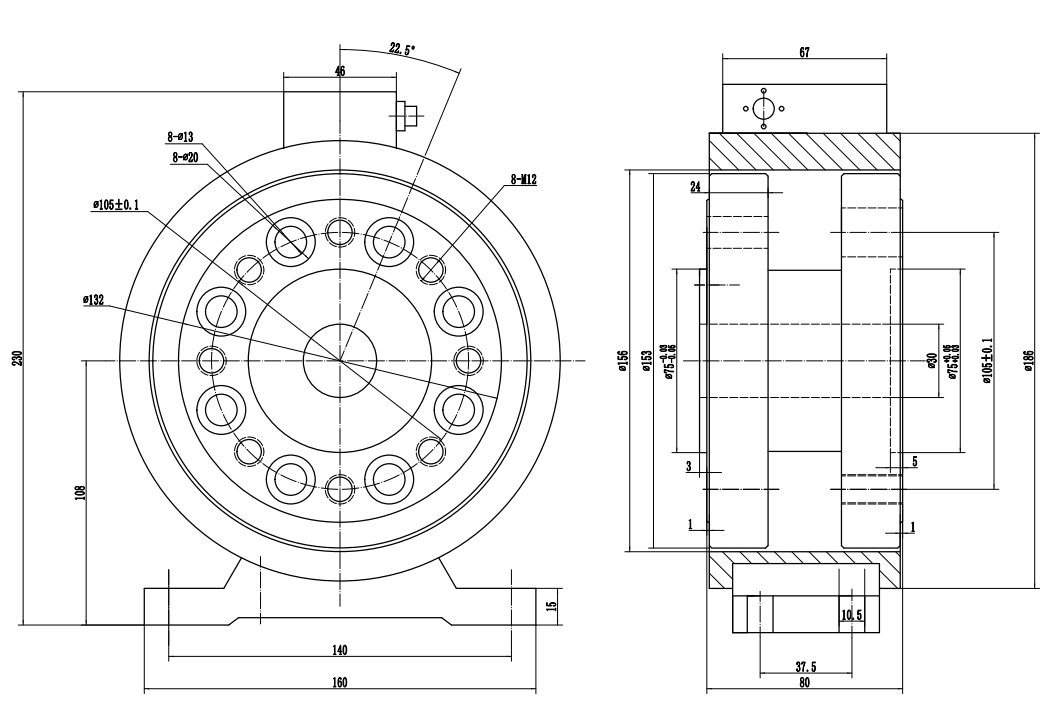

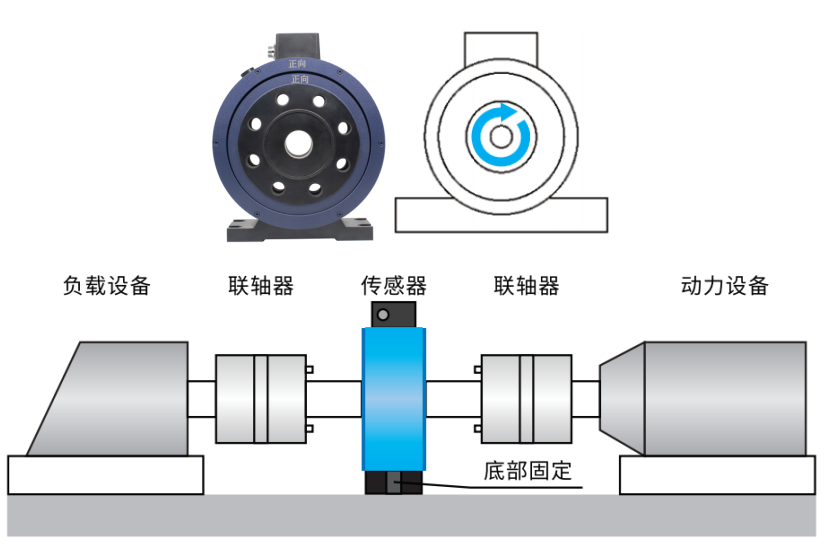

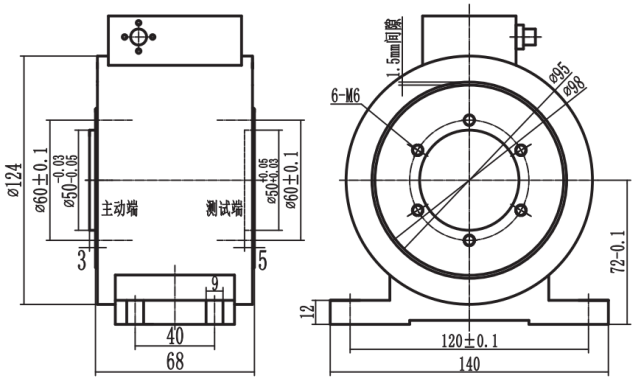

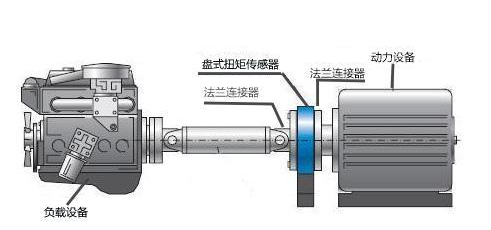

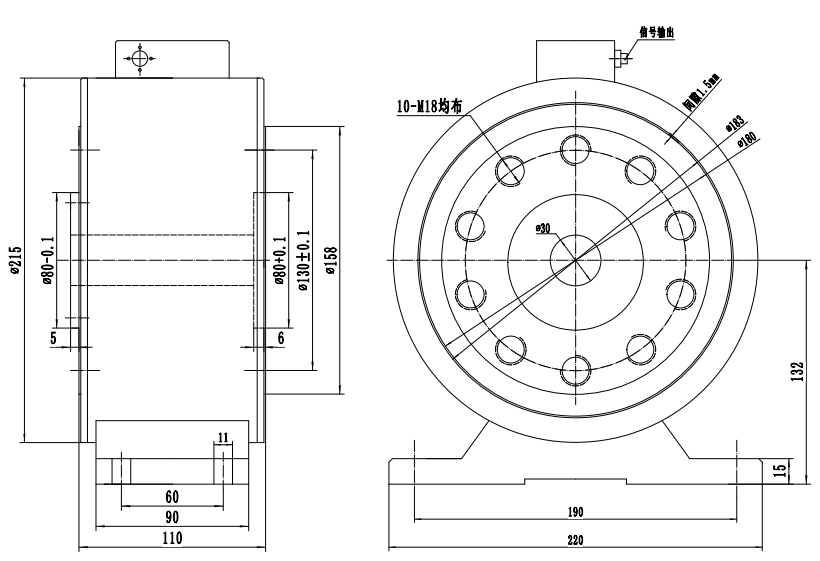

安裝示意圖：
