CTS765非標動態扭矩傳感器 [ 2019-6-15] [ 打印此文章 ]

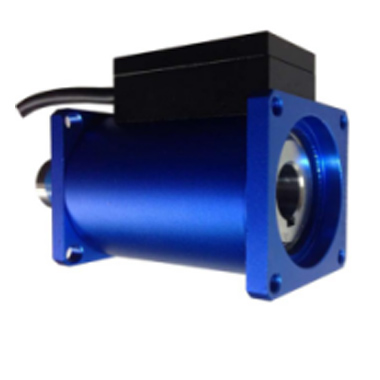

CTS765 動態扭矩傳感器
特點：
·可測量靜止扭矩,與旋轉轉矩
·抗干擾性強、精度高穩定性好
·輸出信號數字化功能、體積小、重量輕
·易于安裝、能源及信號非接觸傳遞功能
·傳遞信號時與是否旋轉，轉速和轉向無關
·不需要反復調零即可連續傳遞正反扭矩信號 ·沒有集流環等磨損件、可高轉速長時間運行 ·外殼與旋轉盤之間無軸承、可適應長時間高 速運轉、可以傳遞靜止/旋轉/靜態/動態扭矩 信號
|
技術指標 |
||
|
量程 |
N.m |
0-500 |
|
轉速量程 |
Rpm |
0-3000 |
|
扭矩信號 |
mV/V |
<2.0 |
|
供電電源 |
V |
5-15 |
|
零點輸出 |
%F.S. |
±0.5 |
|
非線性 |
%F.S. |
0.1 |
|
滯后 |
%F.S. |
0.5 |
|
重復性 |
%F.S. |
0.05 |
|
蠕變(30分鐘) |
%F.S.(30分鐘) |
0.05 |
|
溫度靈敏度漂移 |
%F.S./10℃ |
0.05 |
|
零點溫度漂移 |
%F.S./10℃ |
0.05 |
|
響應頻率 |
kHz |
1 |
|
材質 |
|
合金鋼 |
|
年穩定性 |
/年 |
0.3% |
|
阻抗 |
Ω |
700 |
|
絕緣電阻 |
MΩ/100VDC |
≥5000 |
|
使用電壓 |
V |
5-15 |
|
工作溫度范圍 |
℃ |
-10-60 |
|
相對濕度 |
RH |
0-90% |
|
安全過載 |
|
150% |
|
極限過載 |
|
200% |
|
電纜線規格 |
|
φ5x3m |
|
線纜極限拉力 |
N |
98 |
1) 可提供高溫傳感器，最高工作溫度為150℃。
2) 可提供高阻抗傳感器，輸出阻抗1000Ω。
3）可配套外置式放大器輸出信號4~20mA,0~±5V,0~±10V等，12~24Vdc供電，客戶可以根據不同場合選擇。
|

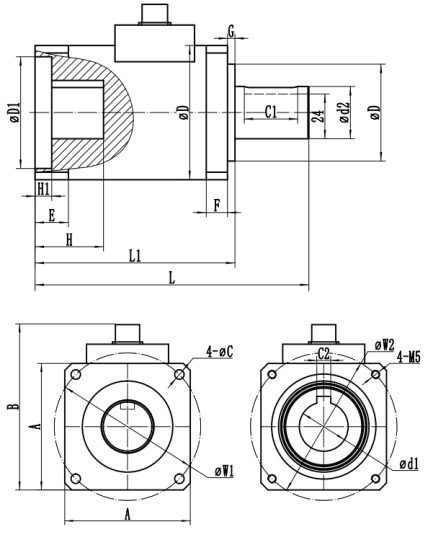

產品尺寸圖 |
|
|
單位： |
mm |
|
量程（N.m） |
A |
B |
C |
C1 |
C2 |
D |
D1 |
d1 |
d2 |
E |
F |
G |
H |
H1 |
K |
L |
L1 |
M |
W1 |
W2 |
|
0.1-100 |
62 |
73 |
5.5 |
6*22 |
5*28 |
62 |
50 |
16 |
18 |
18 |
11.5 |
4 |
37 |
9 |
42 |
140 |
108 |
M5 |
70 |
70 |
|
200-500 |
72 |
94.5 |
5.5 |
8*28 |
8*28 |
72 |
60 |
28 |
28 |
18 |
11.5 |
4 |
37 |
9 |
52 |
148 |
108 |
M5 |
84 |
84 |
|

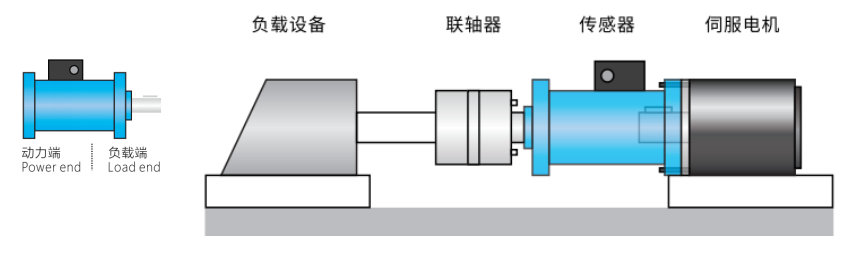

受力圖 |
