CTS713USB型轉矩轉速功率通采集儀 您所在的位置:首頁 > 產品中心 > CTS713USB型轉矩轉速功率通采集儀

CTS713USB型轉矩轉速功率通采集儀 [ 2019-6-15] [ 打印此文章 ]

一.  概述

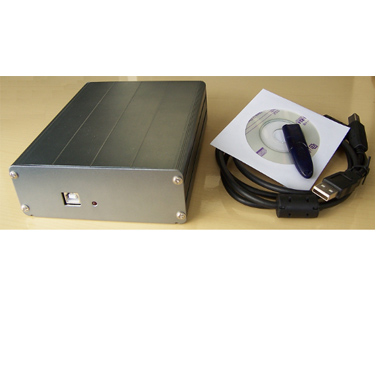

本虛擬扭矩儀由usb數據采集盒和軟件兩部分組成,配合扭矩傳感器,本系統現場采集扭矩和轉速信號,可實時顯示扭矩值、轉速值和功率值??蓜討B(tài)實時顯示扭矩、轉速的實時曲線,可實現上下限報警顯示,具有數據存盤功能。
     本軟件人機界面友好,操作方便,傳感器量程、上下限報警值等設定值通過軟件進行設定。

二.    硬件的安裝
       在計算機斷電的情況下進行如下操作:

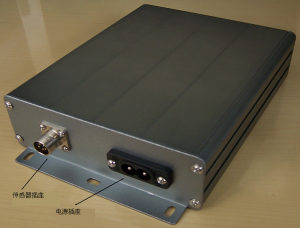

  1.   usb數據采集盒與傳感器的連接如下圖所示:

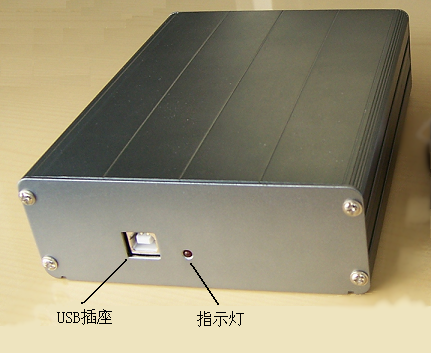

2.  usb數據采集盒與計算機的連接如下圖

   將本機提供的專用USB電纜與計算機的任何一個USB A型插口相連。
    3.將本機附帶的USB型軟件狗插入計算機的插入USB口。

三.    軟件及驅動部分安裝
本軟件可應用于windows 2000,windows xp環境下,顯示器顯示分辨率應設為
1024*768。
3.1 usb數據采集盒驅動軟件安裝
usb數據采集盒驅動在硬件安裝完成后,只有在正確安裝了usb驅動軟件之后才能使用。具體安裝步驟如下:
1.檢查硬件安裝是否正確。
2.啟動計算機,操作系統將自行新安裝的硬件,并彈出“添加新硬件向?qū)А睂υ捒?,在“添加新硬件向?qū)А睂υ捒虺霈F(xiàn)時,點擊“下一步”按鈕。
3.選中“顯示指定位置的所有驅動程序的列表。。。”單選鈕,點擊“下一步”按鈕。
4.點擊“下一步”。
5.點擊“從軟盤安裝”按鈕,彈出“從磁盤安裝”對話框。
6.點擊“瀏覽”按鈕,選擇“驅動”所在的目錄(根目錄\USB驅動\), 點擊“確定”按鈕。
7.回到“添加新硬件向?qū)А保c擊“下一步” 按鈕。
8.點擊“完成”按鈕,該驅動軟件安裝完成。


 3.2 “軟件狗”安裝
      在軟件運行之前將USB軟件狗插入電腦的USB插口即可。
3.3虛擬儀器軟件安裝

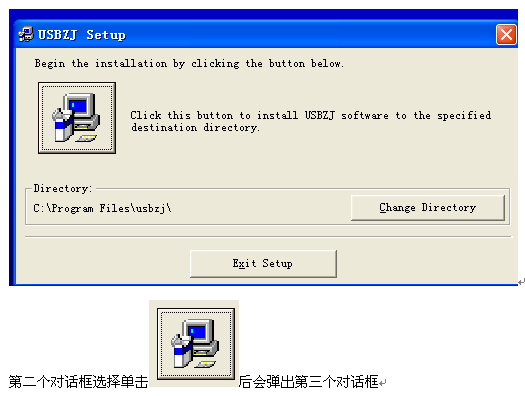

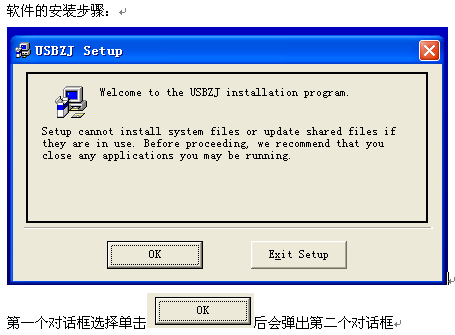

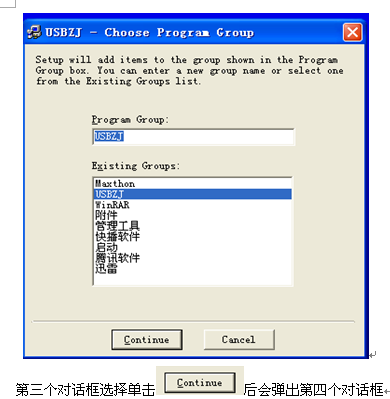

  運行安裝向?qū)募etup.exe(根目錄\軟件\setup.exe), 彈出安裝界面,按照界面提示完成安裝。


<注意>:
如果在安裝時計算機出現以下錯誤信息:"Setup cannot continue because some system files are out of date on your system. Click OK if you would like setup to update these files now. You will need to restart Windows before you can run setup again. Click Cancel to exit setup without updating system files。" 當您遇到上述錯誤信息時,可單擊OK按鈕重啟動系統。只有重啟動機器才能繼續軟件的安裝過程。在機器重新啟動以后,重新運行軟件中的安裝向?qū)etup.exe程序。
軟件安裝后,如果運行該軟件出現其它錯誤提示或不能正常運行,則可能是系統兼容問題,解決方法是直接將“根目錄\軟件\Support”文件夾下的所有文件拷貝到硬盤,然后直接運行該目錄下的“USBZJ.EXE”即可。

四.    使用方法

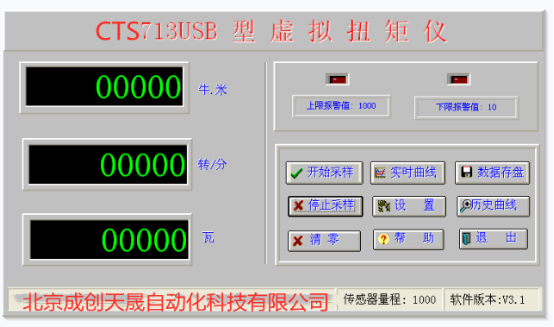

運行文件:usbzj.exe,出現如下界面:
如上圖所示,顯示界面是虛擬儀器面板,顯示面板的左面3個窗口分別實時顯示扭矩、轉速、功率,顯示面板的右面一組命令按鈕和上下限報警顯示。
4.1 命令按鈕說明:
4.1.1 “開始采樣”
     點擊“開始采樣”按鈕,本虛擬儀表開始采集傳感器的扭矩、轉速信號,并在顯示窗口顯示.
4.1.2 “停止采樣”
     點擊此按鈕,停止采集傳感器數據.
4.1.3  “清零”
      如果傳感器在空載時,扭矩顯示不為零, 點擊此按鈕扭矩顯示為零.
4.1.4  “實時曲線”

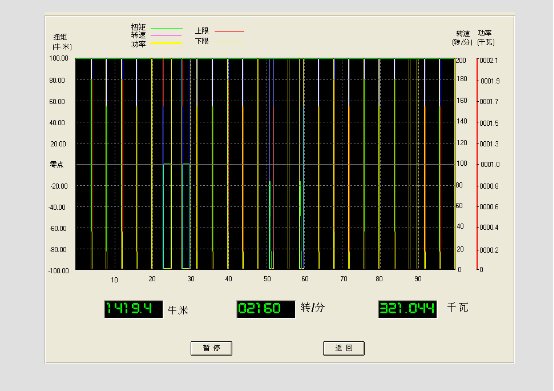

      點擊此按鈕,會出現曲線顯示界面

如上圖所示
 實時顯示扭矩曲線(綠色)、轉速曲線(紫色)和功率曲線(黃色),面板左面坐標為扭矩坐標軸,面板右面坐標為轉速坐標軸,最右側為功率坐標軸。扭矩坐標軸的刻度根據設定量程由軟件自行設定,轉速坐標刻度由設定的轉速最大值而定。面板下面坐標是時間軸,時間間隔由軟件設定值確定,共100點。
面板上方有三個按鈕:
1)“返回”
   點擊此按鈕,軟件返回虛擬儀表面板界面。
2) “暫?!?br />    點擊此按鈕,曲線顯示處于停止?fàn)顟B(tài),再次點擊此按鈕,恢復實時顯示。
3)“數據存盤”
   點擊此按鈕,彈出數據存盤界面,鍵入欲存取文件名,選擇存盤路徑,點擊“確定”存盤,文件格式為逗號分隔值文件,該格式為excel所兼容,可用excel進行數據處理,如繪制曲線,打印曲線,數據分析等。
4.1.5設置”
點擊“設置”按鈕,彈出設置界面
如上圖所示
軟件要求輸入的參數有如下:
1)傳感器量程:輸入傳感器量程,以廠家傳感器說明書為準。
2)正量程最大點:扭矩傳感器正量程最大點輸出的頻率值(標準值為15kHZ),單位是赫茲。
3)零點:扭矩傳感器空載時輸出的頻率值(標準值為10kHZ),單位是赫茲。
4)負量程最大點:扭矩傳感器反向量程最大點輸出的頻率值(標準值為5kHZ),單位是赫茲。
5)上限報警值:設置扭矩超過該值時上限報警燈閃爍
6)下限報警值:設置扭矩低于該值時下限報警燈閃爍
7)采樣間隔:兩個采樣點時間間隔,單位為毫秒
8)轉速最大值:運行設備最大運轉速度,單位是轉/分
9)齒數:輸入轉速編碼盤齒數

4.1.6  “幫助”
點擊此按鈕顯示幫助文件。
4.1.7  數據存盤
       點擊此按鈕,彈出數據存盤界面,鍵入欲存取文件名,選擇存盤路徑,點擊“確定”存盤,文件格式為逗號分隔值文件,該格式為excel所兼容,可用excel進行數據處理,如繪制歷史曲線,打印曲線,數據分析等,也可用本軟件直接繪制歷史曲線。

4.1.8歷史曲線

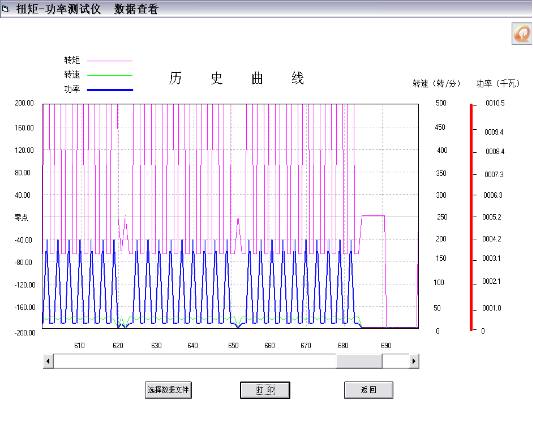

點擊此按鈕,會出現歷史曲線顯示界面
1.點擊“選擇數據文件”按鈕,選擇需要查看的文件,繪制歷史曲線。
2.點擊“打印”按鈕,打印所顯示的曲線
4.1.9“退出”
       點擊此按鈕,退出本軟件。

五.    其他事項

如有其他問題和技術要求請和廠家聯系。

聲明:本軟件版權由本公司擁有,如非法使用本軟件將負法律責任。
