CTS700擰緊機扭矩傳感器 [ 2019-6-15] [ 打印此文章 ]
一、簡介：
CTS700N系列靜止扭矩傳感器兩端法蘭，主要用于擰緊機，由于出色的穩定性、較高的測量精度和較高的性?xún)r(jià)和更加簡單的監控方式比而受到用戶的贊譽。傳感器的測量彈性體不參與相對運動，測試彈性體受的是相對反作用力，安裝時是一端固定，另一端受力。二、基本原理：
扭矩的測量：采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號?；蛘咧苯虞敵鰳?biāo)準4～20mA電流信號及1～5V電壓信號。
三、產品特點：
1、適用于檢測非旋轉體的扭矩值.最大偏轉角度為≯360度。
2、開機即可進入工作狀態，勿需預熱過程。
3、檢測精度高、穩定性好、抗干擾性強。
4、不需反復調零即可連續測量正反扭矩。
5、體積小、重量輕、易于安裝。
6、傳感器可脫離二次儀表獨立使用，只要按插座針號提供+24V電源即可輸出阻抗與扭矩成正比的電流、電壓或頻率信號。
技術指標（根據客戶要求定制）
|
參 數 |
單 位 |
技術參數 |
參 數 |
單 位 |
技術參數 |
|
靈敏度 |
mV/V |
1.0~2.0±0.05 |
靈敏度溫度系數 |
≤%F·S/10℃ |
±0.1 |
|
非線性 |
≤%F·S |
±0.25 |
工作溫度范圍 |
℃ |
-20℃～+80℃ |
|
滯 后 |
≤%F·S |
±0.25 |
輸入電阻 |
Ω |
350±20Ω |
|
重復性 |
≤%F·S |
±0.02 |
輸出電阻 |
Ω |
350±5Ω |
|
蠕 變 |
≤%F·S/30min |
±0.25 |
安全過載 |
≤%F·S |
150%F·S |
|
零點輸出 |
≤%F·S |
±1 |
絕緣電阻 |
MΩ |
≥5000MΩ（50VDC） |
|
零點溫度系數 |
≤%F·S/10℃ |
±0.1 |
推薦激勵電壓 |
V |
10V～15V |
|
可配套放大器變送輸出4-20mA、0-5V、0-10V、1-5V、0±5V、0-±10V |
|||||

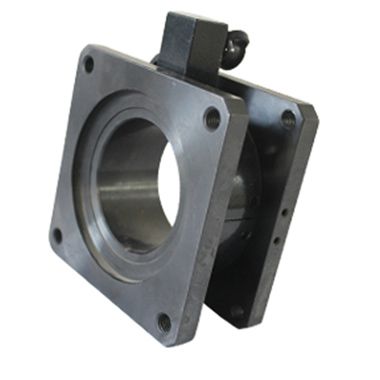

安裝實物圖
