CTS7200轉矩轉速傳感器 [ 2019-6-8] [ 打印此文章 ]

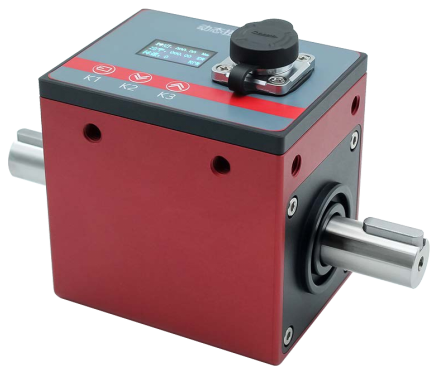

CTS7200 動態扭矩傳感器
特點：
·可測量靜止扭矩,與旋轉轉矩
·將當前測量的扭矩值與轉速值實時顯示
·可以直接計算出當前功率值
·支持RS485通信，支持主動上傳協議
·通信速率可達每秒500次或1000次
·本傳感器支持變送電流與變送電壓同時輸出
·傳感器自帶OLED顯示，分辨率為128*64
·可以進行簡單的標定、清零、濾波等操作
·允許傳感器過載200%
·實現1/1000以上的精度，優秀的零點穩定性
|
技術指標 |
||
|
量程 |
N.m |
±20000 |
|
轉速量程 |
Rpm |
≤15000 |
|
轉速信號 |
脈沖/轉 |
120/60/10 |
|
零點輸出 |
%F.S. |
±0.05 |
|
非線性 |
%F.S. |
0.1 |
|
滯后 |
%F.S. |
0.5 |
|
重復性 |
%F.S. |
0.05 |
|
蠕變 |
%F.S.(30分鐘) |
0.03 |
|
溫度靈敏度漂移 |
%F.S./10℃ |
0.05 |
|
零點溫度漂移 |
%F.S./10℃ |
0.05 |
|
響應時間 |
ms |
0.6(50%反應) |
|
響應頻率 |
kHz |
1 |
|
采集速度 |
次/秒 |
550/1200 |
|
顯示范圍 |
|
-99999-99999 |
|
最大扭轉角 |
|
2.60x10rad(0.149°) |
|
慣性力矩 |
Kgcm |
0.38 |
|
轉子振動固有頻率 |
kHz |
19.4 |
|
扭力常數 |
Nm/rad |
3.85x10 |
|
材質 |
|
不銹鋼 |
|
年穩定性 |
/年 |
0.3% |
|
負載電阻 |
kΩ |
＞2 |
|
電源電壓 |
V DC |
24 |
|
電源電流 |
A |
0.2 |
|
消耗電流 |
mA |
<150 |
|
工作溫度 |
℃ |
-10-50 |
|
工作濕度 |
RH |
0-85% |
|
安全過載 |
|
150% |
|
電纜線規格 |
|
Φ5*3m |
|
線纜極限拉力 |
N |
98 |
1) 可提供高溫傳感器，最高工作溫度為150℃。
2) 可提供高阻抗傳感器，輸出阻抗1000Ω。
3）可配套外置式放大器輸出信號4~20mA,0~±5V,0~±10V等，12~24Vdc供電，客戶可以根據不同場合選擇。
|

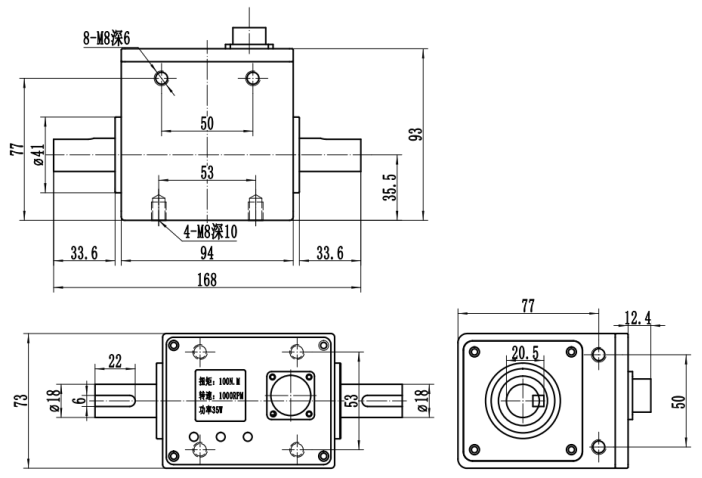

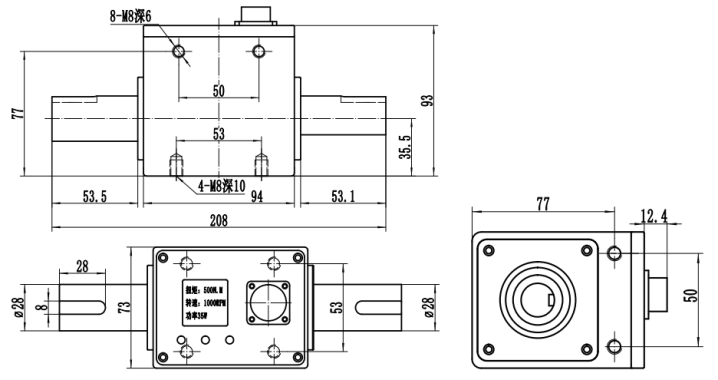

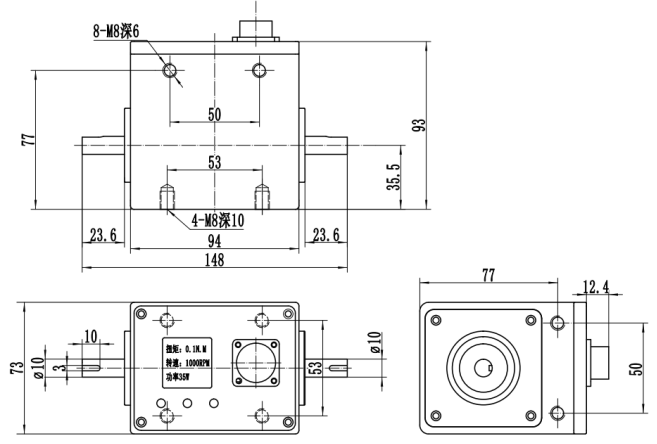

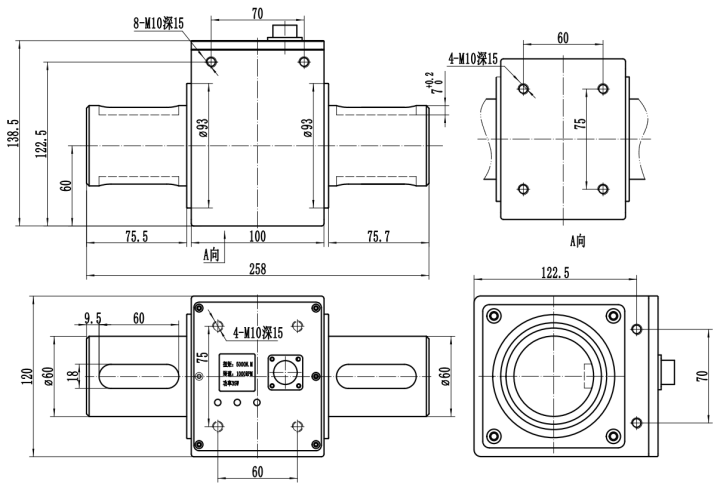

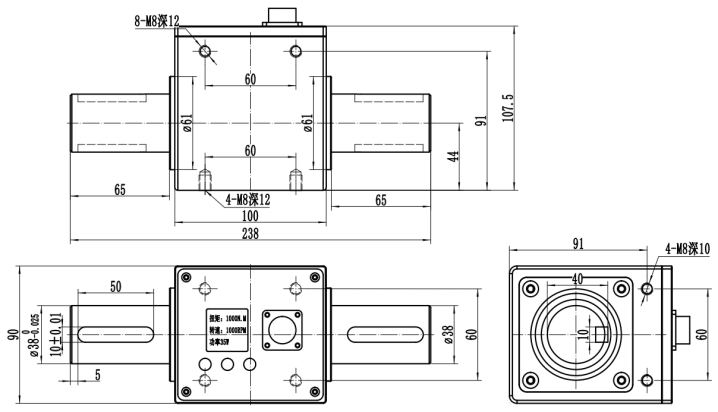

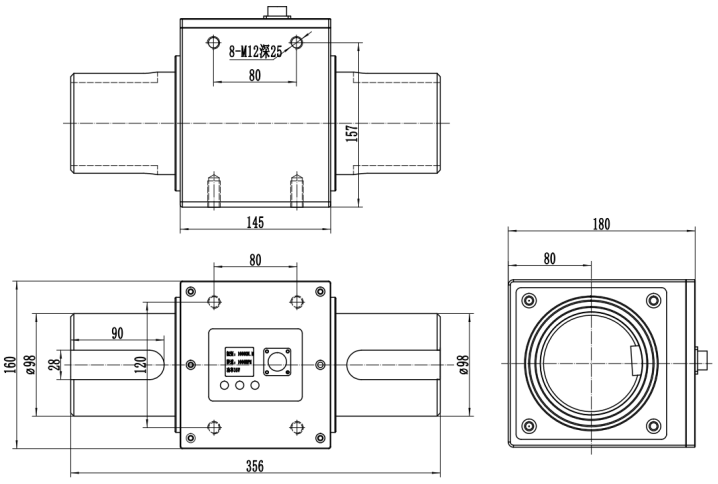

產品尺寸圖 |
|
|
單位： |
mm |
|
量程（N.m） |
0.1 |
0.3 |
0.5 |
1 |
2 |
5 |
|
量程（N.m） |
10 |
20 |
30 |
50 |
100 |
|
量程（N.m） |
200 |
300 |
|
量程（N.m） |
500 |
600 |
800 |
|
量程（N.m） |
1000 |
2000 |
3000 |
5000 |
|
量程（N.m） |
10000 |
20000 |
|

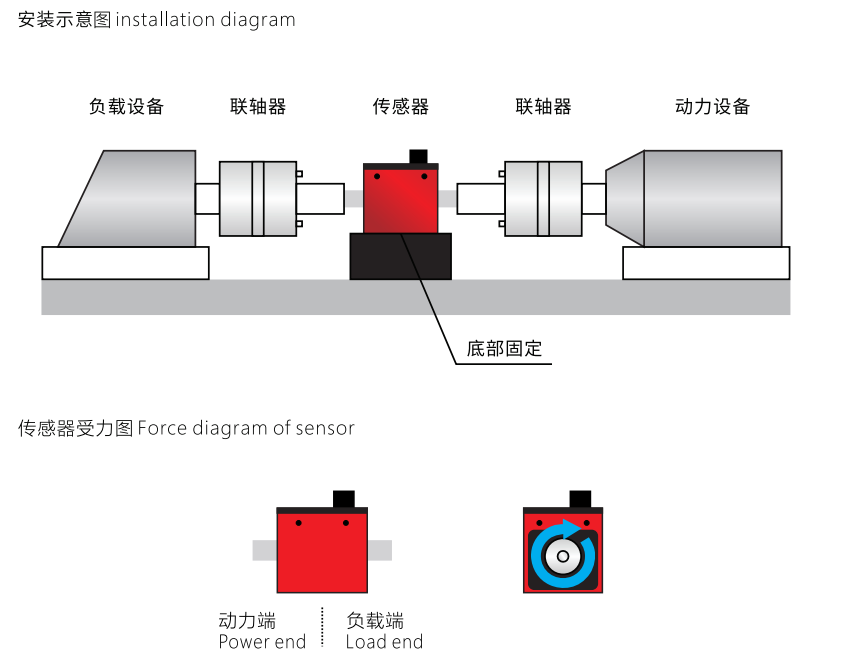

安裝示意圖及受力圖 |

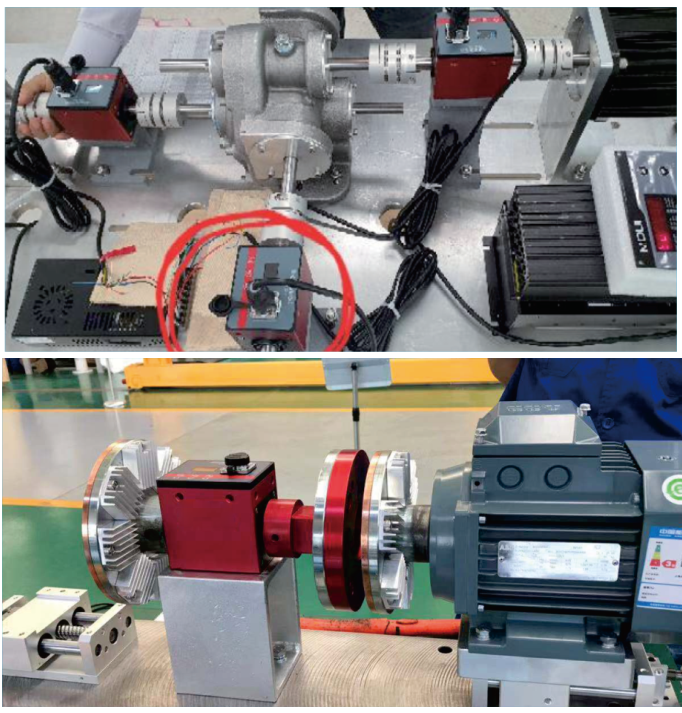

現場應用案例
