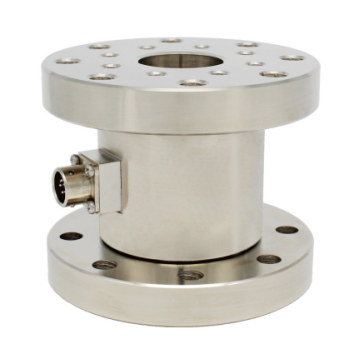

CTS7101雙法蘭靜態扭矩傳感器 [ 2022-11-1] [ 打印此文章 ]
特點：
·防護等級
·用于靜態非連續旋轉
·可非標定制
·抗干擾信號穩定
·優質合金鋼
·廣泛應用于試驗機、扭力扳手、轉向機
電動執行器、閥門、變速器的靜載扭矩
液壓等靜止扭矩測試系統中。
|
技術指標 |
||
|
額定量程 |
N.m |
0-10000 |
|
輸出靈敏度 |
mV/V |
1.0-2.0 |
|
零點輸出 |
%F.S. |
±2 |
|
非線性 |
%F.S. |
0.3 |
|
滯后 |
%F.S. |
0.1 |
|
重復性 |
%F.S. |
0.1 |
|
蠕變（30分鐘） |
%F.S. |
0.1 |
|
溫度靈敏度漂移 |
%F.S./10℃ |
0.05 |
|
零點溫度漂移 |
%F.S./10℃ |
0.05 |
|
響應頻率 |
Hz |
1k |
|
材質 |
|
42CrMoA |
|
阻抗 |
Ω |
350/700 |
|
絕緣電阻 |
MΩ/100V DC |
≥5000 |
|
使用電壓 |
V |
5-15 |
|
工作溫度范圍 |
℃ |
-20-80 |
|
安全過載 |
%R.C. |
120 |
|
極限過載 |
%R.C. |
150 |
|
電纜線規格 |
m |
Φ5*3m |
|
線纜極限拉力 |
N |
98 |
|
TEDS |
|
可選 |
|
根據客戶需求可以配套放大器輸出4-20mA,0±5V,0±10V信號 |
||
1) 可提供高溫傳感器，最高工作溫度為150℃。
2) 可提供高阻抗傳感器，輸出阻抗1000Ω。
3) 可根據用戶要求配套放大器,供電電源24VDC,輸出信號可以選擇4-20mA,0±10V,0±5V。
|

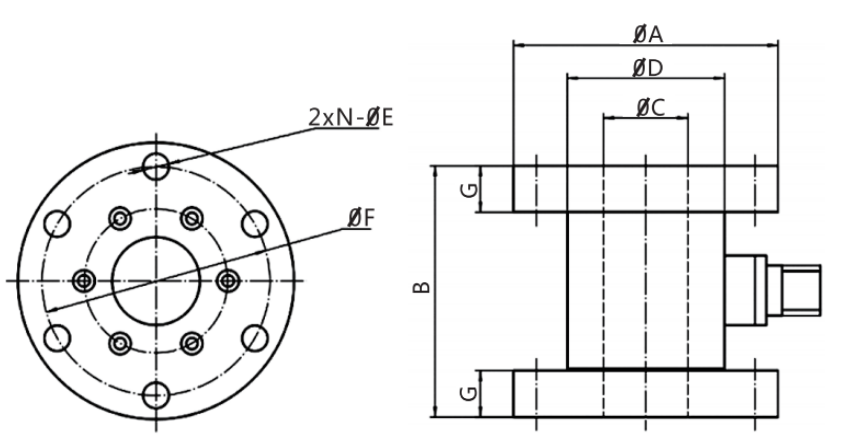

產品尺寸圖 |
|
|
單位： |
mm |
|
量程（N.m） |
A |
B |
C |
D |
E |
F |
N |
G |
|
1-30 |
69 |
65 |
14 |
41 |
6.5 |
57 |
6 |
12 |
|
30-300 |
69 |
65 |
22 |
41 |
6.5 |
57 |
6 |
12 |
|
500-1000 |
98 |
80 |
30 |
60 |
8.5 |
80 |
8 |
15 |
|
2000-5000 |
125 |
96 |
45 |
79 |
13 |
105 |
8 |
20 |
|
10000 |
160 |
120 |
40 |
101 |
17 |
130 |
8 |
30 |
|
20000 |
210 |
120 |
/ |
112 |
22 |
165 |
8 |
30 |
|
30000 |
225 |
140 |
/ |
140 |
22 |
183 |
12 |
35 |
|
50000 |
280 |
160 |
/ |
180 |
26 |
230 |
14 |
35 |
|
100000 |
350 |
200 |
/ |
176 |
26 |
285 |
16 |
50 |
|

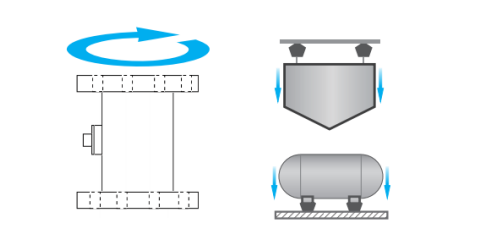

受力圖 |
限位螺母方便安裝，安裝完成后擰松即可
