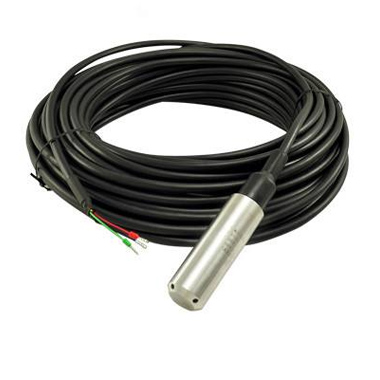

CTS619一體化投入式液位變送器 [ 2019-6-16] [ 打印此文章 ]
產品用途
投入式液位變送器（一體）采用進口帶不銹鋼隔離膜片的高準確度、高穩定性力敏芯片經合理精密的結構設計和厚膜技術、溫度補償、信號放大、V/I轉換，對不銹鋼殼體進行全密封焊接，配有通氣導管的防水電纜，使傳感器背壓腔與大氣連通，從而制成工業標準的4mA～20mA或0mA～10mA信號輸出且性能穩定可靠的全固態產品。該變送器廣泛用于水廠、煉油廠、化工廠、玻璃廠、污水處理廠、高樓供水系統、水庫、河道、海洋等對供水池、配水池、水處理池、水井、水罐、水箱、油井、油罐、油池及對各種液體靜態、動態液位的測量和控制。
一體化投入式液位變送器，零點和量程無需調整可保證長期穩定性。
產品特點
●測量范圍大:0～1～500mH２O
●準確度高:優于0.1%
●穩定性好:≤0.1%FS/年，≤0.01%FS/℃
●工作溫度寬:-20℃～+85℃
●防腐性好:316L膜片，1Cr18Ni9Ti殼體
●導氣電纜傳輸
●三重防雷擊設計
●防結露工藝
●抗干擾設計
●本安防爆
技術參數
|
量程（米） |
0～1、5……500 |
|||
|
輸出信號 |
4～20mA二線制 |
|||
|
0～10v（0V～5V）三線制 |
||||
|
|
RS485通訊，MODBUS RTU協議 |
|||
|
準確度等級 |
0.1 |
0.3 |
0.5 |
|
|
非線性 |
(%FS) |
≤0.1 |
≤0.3 |
≤0.5 |
|
零點漂移 |
≤0.1 |
≤0.3 |
≤0.5 |
|
|
零點及靈敏 |
≤0.01 |
≤0.03 |
≤0.05 |
|
|
長期穩定性 |
0.1 |
0.2 |
0.3 |
|
|
工作電壓(VDC) |
+12～+36(標定值為+24) |
|||
|
補償溫度(℃) |
0～+70 |
|||
|
工作溫度(℃) |
-20～+85 |
|||
|
過載能力(%) |
300 |
|||
|
靜壓 （MPa） |
≤5 |
|||
|
壽命 |
＞1×108次壓力循環(25℃) |
|||
|
負載電阻(Ω) |
R=（U-12.5）/0.02-RD |
|||
|
響應時間 |
≤1 |
|||
|
測量介質 |
與316L兼容的各種液體 |
|||
|
膜片材料 |
316L不銹鋼 |
|||
|
殼體材料 |
1Cr18Ni9Ti |
|||
|
安裝方式 |
投入式 |
|||
|
防爆等級 |
ExiaⅡCT6 |
|||
|
防護等級 |
IP67 |
|||

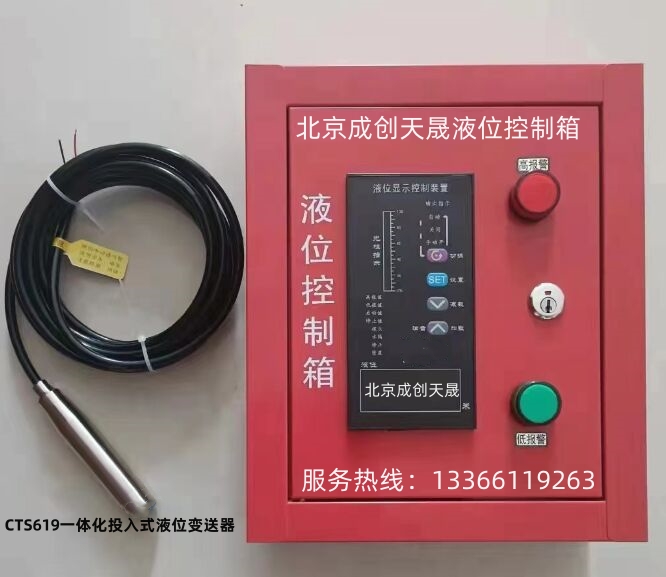

液位變送器可配套數顯控制儀表箱實現高報警低報警控制閥門
接線方式
|
CTS619 |
投入式液位變送器 |
||||||
|
|
量 程 |
測量范圍 |
|||||
|
0~X mH2O或0~X KPa |
|||||||
|
|
代號 |
結構形式 （最大使用量程范圍） |
|||||
|
|
C1 |
一體式 ： （0~200mH2O） |
|||||
|
|
C2 |
分體式 ： （0~10mH2O） |
|||||
|
|
C3 |
插入式 ： （0~4 mH2O） |
|||||
|
|
|
代號 |
綜合精度（線性+重復性+遲滯） |
||||
|
|
0 |
0.1%FS |
|||||
|
|
1 |
0.5%FS |
|||||
|
|
2 |
0.25%FS |
|||||
|
|
代號 |
信 號 輸 出（標準供電電源） |
|||||
|
|
A1 |
4~20mA （12~36V DC） |
|||||
|
|
V1 |
1~5V DC （12~36V DC） |
|||||
|
|
V2 |
0~5V DC （12~36V DC） |
|||||
|
|
S1 |
RS485 （5~9V DC） |
|||||
|
|
代號 |
附加功能 |
|||||
|
|
F1 |
G11/2 陽螺紋（分體式、插入式） |
|||||
|
|
F2 |
DN20法蘭 （分體式、插入式） |
|||||
|
|
F0 |
特殊 |
|||||
|
|
E |
本安防爆型Ex iaIICT5 |
|||||
|
|
R |
防腐型 |
|||||
|
|
|
||||||
|
CTS619（0~10mH2O）—C1 —1 —A1 —E 投入式液位變送器 |
|||||||
1. 被測介質應與產品接觸的材料相兼容，同時需要注明被測介質在測量狀態時的密度（水除外）。
2. 附加功能里F1、F2、F0選項僅適合分體式液位變送器和插入式液位變送器。
3. 選型附加功能代號“E” 本安防爆型Ex iaIICT5，須經安全柵供電。
4. 電纜線長度L=X m+1m，如要加長訂貨時請注明。
5. 產品安裝于多雷地區時，訂貨時應選用CTS619F防雷型液位變送器
6. 1米水柱在標準條件下（即4℃，g=9.80665米/秒2），與壓力的對應關系：
1mH2O=0.1kgf/cm2（公斤力 /厘米2 ）=9.8kPa（千帕斯卡）
7. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
