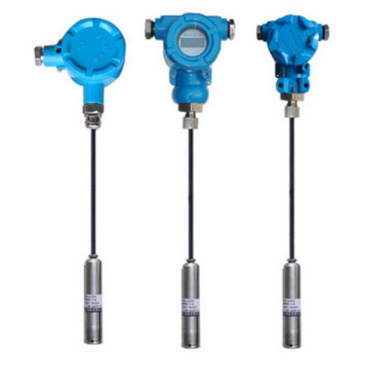

CTS669鎧裝式液位變送器 [ 2019-6-16] [ 打印此文章 ]
◆一、產品簡介：
CTS669鎧裝式液位變送器是采用進口不銹鋼隔離膜片的高精度、高穩定性力敏芯片經合理精密的結構設計和厚膜技術溫度補償、信號放大、V/I轉化，對不銹鋼殼體進行全密封焊接，有通氣導管的防水電纜，使傳感器背壓腔與大氣連通，從而制成工業標準的4～20mA或0～10mA信號輸出且性能穩定可靠的全固態產品。
該變送器廣泛用于水廠、煉油廠、化工廠、玻璃廠、污水處理廠等對各種液體靜態、動態液位的測量和
控制。零點和量程的校準在中繼盒中進行。
◆二、技術性能
|
|
|||||||||||||||||||||||||||||||||||||
|
●耐腐蝕，耐磨損
●精度高，穩定性好
●防腐性好：316L膜片
●防雷擊設計
●防結露工藝
●本安防爆

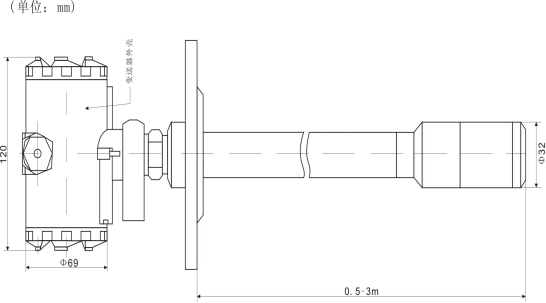

◆四、外型結構
|
CTS669 |
鎧裝液位變送器 |
||||||||
|
|
代碼 |
類別 |
|||||||
|
A |
桿式 |
||||||||
|
E |
纜式 |
||||||||
|
|
代碼 |
輸出信號類型 |
|||||||
|
1 |
4-20mA |
||||||||
|
2 |
0-5V或0-10V |
||||||||
|
3 |
4-20mA+RS485 |
||||||||
|
|
代碼 |
工作壓力 |
|||||||
|
B |
常規型 |
||||||||
|
C |
1.0MPa |
||||||||
|
D |
1.6MPa |
||||||||
|
F |
特殊壓力可訂做 |
||||||||
|
|
代碼 |
接液材質 |
|||||||
|
4 |
316L不銹鋼 |
||||||||
|
5 |
線纜型 |
||||||||
|
6 |
聚四氟 |
||||||||
|
|
代碼 |
過程連接方式 |
|||||||
|
G |
M30×1.5螺紋或者 G1螺紋 |
||||||||
|
H |
DN50法蘭連接 |
||||||||
|
J |
DN80法蘭連接 |
||||||||
|
K |
DN100法蘭連接 |
||||||||
|
M |
定制各規格法蘭、各種螺紋連接 用文字注明要求 |
||||||||
|
|
代碼 |
介質溫度 |
|||||||
|
7 |
標準型≤80℃ |
||||||||
|
8 |
中溫型≤160℃ |
||||||||
|
9 |
高溫型≤350℃ |
||||||||
|
|
代碼 |
顯示表頭選項 |
|||||||
|
A01 |
普通型（不帶顯示表頭） |
||||||||
|
B02 |
帶LCD表頭（液晶顯示） |
||||||||
|
|
代碼 |
量程 單位 |
|||||||
|
L |
文字注明 例量程1米 則代碼為L1000 |
||||||||
|
|
|
||||||||
|
CTS669 |
A |
1 |
B |
5 |
G |
7 |
A01 |
L1000 |
選型舉例 |
