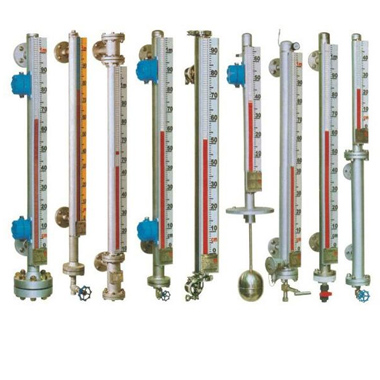

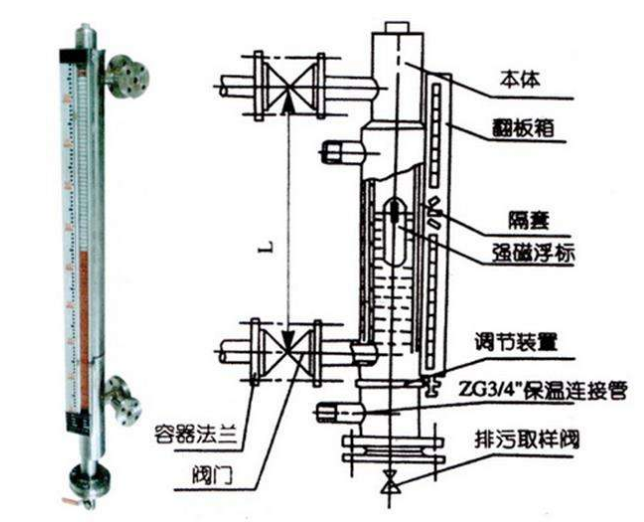

（普通型）磁翻柱液位計 CTS679-FO
|
|
|
|
|
名稱 ITEM （普通型） 磁性翻柱液位計 型號 MODEL （UZ） CTS679-FO型
|
|
型式 TYPE
|
普通側裝式
|
|
測量范圍 MEAS RANGE (mm)
|
0.3米~1米、1.2米~15米、30米
|
|
精度 ACCURACY
|
± 5mm
|
|
本體材質 BODY MATERIAL
|
304、316、304襯四氟、PP塑料、蒙乃爾
|
|
浮子材質 FLOAT MATERIAL
|
304、316、鈦、304襯四氟、PP塑料、蒙乃爾
|
|
排空閥接口尺寸 DRAIN CONN.SIZE
|
1/2”或其他
|
|
密度
|
≧0.45g/cm3
|
|
防護等級 PROTECTION CLASS
|
IP 68
|
|
法蘭標準及等級 FLANGE STD&RATING MPa MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0等
|
|
法蘭尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
訂貨時請告知：量程、密度、工作壓力、溫度等
|
|
|
|
|
|
|
（帶夾套）磁翻柱液位計 CTS679-FB
|
|
|
|
|
名稱 ITEM （帶夾套） 翻柱液位計 型號 MODEL CTS679-FB型
|
|
型式 TYPE
|
夾套側裝式
|
|
測量范圍 MEAS RANGE (mm)
|
0.3米~1米、1.2米~15米、30米
|
|
精度 ACCURACY
|
± 5mm
|
|
本體材質 BODY MATERIAL
|
304、316L
|
|
浮子材質 FLOAT MATERIAL
|
304、316L、鈦
|
|
排空閥接口尺寸 DRAIN CONN.SIZE
|
1/2”
|
|
密度
|
≧0.45g/cm3
|
|
防護等級 PROTECTION CLASS
|
IP 68
|
|
法蘭標準及等級 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0
|
|
法蘭尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
蒸汽進出口尺寸
|
DN15或DN20或管羅紋連接
|
|
訂貨時請告知：量程、密度、工作壓力、溫度等
|
|
|
|
|
|
|
（帶遠傳）磁翻柱液位計 CTS679-FⅢ
|
|
|
|
|
名稱 ITEM （帶遠傳 ）翻柱液位計 型號 MODEL CTS679-FⅢ型
|
|
型式 TYPE
|
側裝式
|
|
輸出信號
|
4-20mADC
|
|
電氣接口尺寸
|
M20×1.5螺紋
|
|
精度 ACCURACY
|
± 5mm
|
|
本體材質 BODY MATERIAL
|
304、316L或PP塑料、或襯四氟
|
|
浮子材質 FLOAT MATERIAL
|
304、316L、鈦或PP塑料、或襯四氟
|
|
密度
|
≧0.45g/cm3
|
|
防護等級 PROTECTION CLASS
|
IP 68
|
|
防爆等級 Ex CERTIFICATION
|
防爆型：Exia ll CT4-T6
|
|
法蘭標準及等級 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0等
|
|
法蘭尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
排空閥接口尺寸 DRAIN CONN.SIZE
|
1/2”管羅紋
|
|
訂貨時請告知：
|
量程、密度、工作壓力、溫度等
|
|
|
|
|
|
（帶上下限）磁翻柱液位計 CTS679-F2
|
|
|
|
|
名稱 ITEM （帶上下限 ）翻柱液位計 型號 MODEL CTS679-F2型
|
|
型式 TYPE
|
側裝式
|
|
測量范圍 MEAS RANGE (mm)
|
0.3米~1米、1.2米~15米、30米
|
|
精度 ACCURACY
|
± 5mm
|
|
輸出信號 OUTPUT SIGNAL
|
上限、下限開關量信號
|
|
電氣接口尺寸 ELEC CONN.SIZE
|
M20×1.5螺紋
|
|
觸點型式
|
K03 點通型
|
液位到達設定點時接通，不保持。
|
|
CONTACT STYLE
|
K04 自保型
|
到達設定點導通并保持（雙穩態）
|
|
觸點容量 CONTACT RATE
|
24V/1A；220V/0.1A
|
|
本體材質 BODY MATERIAL
|
304、316、304襯四氟、PP塑料
|
|
浮子材質 FLOAT MATERIAL
|
304、316、鈦、304襯四氟、PP塑料
|
|
排空閥接口尺寸 DRAIN CONN.SIZE
|
1/2”
|
|
防爆等級 Ex CERTIFICATION
|
Exia ll CT4-T6
|
|
防護等級 PROTECTION CLASS
|
IP 68
|
|
法蘭標準及等級 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0等
|
|
法蘭尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
訂貨時請告知：量程、密度、壓力、溫度
|
|
|
|
|
|
|
（帶點通開關）磁翻柱液位計 CTS679-F2
|
|
|
|
|
名稱 ITEM （帶點通開關）翻柱液位計 型號 MODEL CTS679-F2型
|
|
型式 TYPE
|
側裝式
|
|
測量范圍 MEAS RANGE (mm)
|
0.3米~1米、1.2米~15米、30米
|
|
精度 ACCURACY
|
± 5mm
|
|
輸出信號 OUTPUT SIGNAL
|
開關量信號（可配2~4個）
|
|
觸點型式
|
K01 點通型
|
到達設定點時接通并保持（雙穩態）
|
|
觸點容量 CONTACT RATE
|
24V/1A，或220V/0.1A
|
|
本體材質 BODY MATERIAL
|
304、316、304襯四氟、PP塑料
|
|
浮子材質 FLOAT MATERIAL
|
304、316、鈦、304襯四氟、PP塑料
|
|
排空閥接口尺寸 DRAIN CONN.SIZE
|
1/2”
|
|
法蘭標準及等級 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0
|
|
法蘭尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
訂貨時請告知：量程、密度、壓力、溫度
|
|
|
|
|
|
|
（帶自保開關）磁翻柱液位計 CTS679-F2
|
|
|
|
|
名稱 ITEM （帶自保開關）翻柱液位計 型號 MODEL CTS679-F2型
|
|
型式 TYPE
|
側裝式
|
|
測量范圍 MEAS RANGE (mm)
|
0.3米~1米、1.2米~15米、30米
|
|
精度 ACCURACY
|
± 5mm
|
|
輸出信號 OUTPUT SIGNAL
|
開關量信號（可配2~4個）
|
|
觸點型式
|
K02 自保型
|
到達設定點時接通并保持（雙穩態）
|
|
觸點容量 CONTACT RATE
|
24V/1A，或220V/0.1A
|
|
本體材質 BODY MATERIAL
|
304、316、304襯四氟
|
|
浮子材質 FLOAT MATERIAL
|
304、316、鈦、304襯四氟
|
|
排空閥接口尺寸 DRAIN CONN.SIZE
|
1/2”
|
|
法蘭標準及等級 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0等
|
|
法蘭尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
訂貨時請告知：量程、密度、壓力、溫度
|
|
|
|
|
|
（帶上下限）鍋爐磁控液位計 CTS679-F2～4
|
|
|
|
|
名稱 ITEM （帶上下限）鍋爐磁控液位計 型號 MODEL CTS679-F2~4
|
|
型式 TYPE
|
單側法蘭式
|
|
測量范圍 MEAS RANGE (mm)
|
L=350mm L=440mm
|
|
精度 ACCURACY
|
± 5mm
|
|
輸出信號 OUTPUT SIGNAL
|
開關信號：2個或4個設定點
|
|
觸點型式
|
K02 自保型
|
自保型（雙穩態）
|
|
觸點容量 CONTACT RATE
|
24V/1A，或220V/0.1A
|
|
本體材質 BODY MATERIAL
|
304不銹鋼
|
|
浮子材質 FLOAT MATERIAL
|
316L不銹鋼、鈦
|
|
排空閥接口尺寸 DRAIN CONN.SIZE
|
(D15) 1/2” 管羅紋
|
|
防護等級 PROTECTION CLASS
|
IP 68
|
|
法蘭標準及等級 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0等
|
|
法蘭尺寸及密封面 FLANGE SIZE&FACING
|
DN25（RF）突面或其他選擇
|
|
訂貨時請告知：法蘭規格、量程、密度、壓力、溫度
|
|
|
|
|
|
|
（帶遠傳）鍋爐磁控液位計 CTS679-FⅢ L=350/440
|
|
|
|
|
名稱 ITEM （帶遠傳）鍋爐磁控液位計 型號 MODEL CTS679-FⅢ-
|
|
型式 TYPE
|
單側法蘭式
|
|
測量范圍 MEAS RANGE (mm)
|
L=350mm L=440mm
|
|
精度 ACCURACY
|
± 5mm
|
|
輸出信號 OUTPUT SIGNAL
|
4~20mACD
|
|
電氣接口尺寸 ELEC CONN.SIZE
|
M20×1.5螺紋
|
|
本體材質 BODY MATERIAL
|
304不銹鋼
|
|
浮子材質 FLOAT MATERIAL
|
316L不銹鋼、鈦
|
|
排空閥接口尺寸 DRAIN CONN.SIZE
|
(D15) 1/2” 管羅紋
|
|
防護等級 PROTECTION CLASS
|
IP 68
|
|
法蘭標準及等級 FLANGE STD&RATING MPa
|
PN1.6 PN2.5 PN4.0 PN6.3 PN10.0（或其他等級）
|
|
法蘭尺寸及密封面 FLANGE SIZE&FACING
|
DN25（RF）突面
|
|
訂貨時請告知：法蘭規格、量程、密度、壓力、溫度
|
|
|
|
|
|
|
（雙側法蘭）鍋爐磁控液位計 CTS679-FⅢ2/L=440
|
|
|
|
|
名稱 ITEM （雙側法蘭）鍋爐磁控液位計 型號 MODEL （CTS679-FⅢ2/L=440
|
|
型式 TYPE
|
雙側法蘭式
|
|
測量范圍 MEAS RANGE (mm)
|
L=440 （L=350）
|
|
精度 ACCURACY
|
± 5mm
|
|
輸出信號 OUTPUT SIGNAL
|
4~20mACD（也可帶上下限開關）
|
|
電氣接口尺寸 ELEC CONN.SIZE
|
M20×1.5螺紋
|
|
觸點型式
|
K01 電通型
|
可選上、下限點通開關
|
|
CONTACT STYLE
|
K02 自保型
|
也可選上、下限保持開關（雙穩態）
|
|
觸點容量 CONTACT RATE
|
24V/1A，或220V/0.1A
|
|
本體材質 BODY MATERIAL
|
304不銹鋼
|
|
浮子材質 FLOAT MATERIAL
|
316L不銹鋼、鈦
|
|
排空閥接口尺寸 DRAIN CONN.SIZE
|
(D15) 1/2” 管羅紋
|
|
防爆等級 Ex CERTIFICATION
|
|
|
防護等級 PROTECTION CLASS
|
IP 68
|
|
法蘭標準及等級 FLANGE STD&RATING MPa
|
PN1.6 PN2.5 PN4.0 PN6.5 PN10.0
|
|
法蘭尺寸及密封面 FLANGE SIZE&FACING
|
DN25（RF）突面或其他選擇
|
|
訂貨時請告知：法蘭規格、量程、密度、壓力、溫度
|
|
