CTS659防腐防爆液位變送器 您所在的位置：首頁 > 產品中心 > CTS659防腐防爆液位變送器

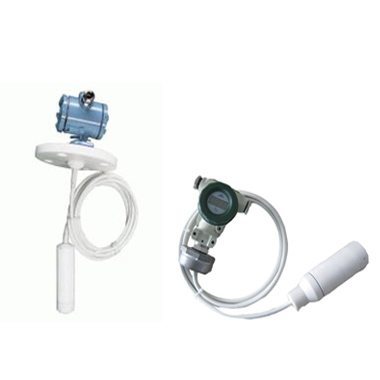

CTS659防腐防爆液位變送器 [ 2019-6-16]　[ 打印此文章 ]

防腐型投入式液位變送器，采用進口不銹鋼隔離膜片的高精度、高穩定性力敏芯片經合理精密的結構設計和厚膜技術溫度補償、信號放大、V/I轉換，對不銹鋼殼體進行全密封焊接，有通氣導管的防水電纜，使傳感器背壓腔與大氣連接，從而制成工業標準的4～20mA或0～10mA信號輸出且性能穩定可靠的全固態產品。 殼體為全聚四氟乙烯材料，耐腐性極強。該變送器廣泛用于煤油煉油廠、化工廠、玻璃廠、污水處理廠對油井、油罐、油池及對各種強腐蝕性液體靜態、動態液位的測量與控制
一、防腐型投入式液位變送器概述
防腐型投入式液位變送器，和液體接觸部分全部采用全四氟乙稀材料制做，具有耐高溫、耐腐蝕、防堵塞，廣泛用于常壓的任何液體的液位的測量（對四氟乙稀有腐蝕的介質除外）。
防腐型投入式液位變送器采用二線制，4～20mA 輸出，24V直流供電，直接投入液體使用即可。
二、防腐型投入式液位變送器特點
1 穩定性好，精度高，耐高溫，耐腐蝕，防堵塞。
2 直接投入被測介質中，安裝使用相當方便。
3 固態結構，無可動部件，高可靠性，使用壽命長。
4 廣泛用于對任何液體的液位測量（對四氟乙稀有腐蝕的介質除外）。
從水、油、酸、堿、鹽到粘度較大的糊狀物都可以進行高精度的測量，不受被測介質起泡、沉積、電氣特性的影響。
5 具有電源反相極性及過載限流保護
三、防腐型投入式液位變送器技術指標
1. 壓力形式：表壓/絕壓/負壓
2.量程：0~1米~500米
3.介質：強腐蝕性液體
4.精度：0.1級  0.25級  0.5級
5.供電：12~36VDC（24VDC）
6.輸出：4mA~20mA/0V~10V /0V~5V
7.負載電阻：R=（U-12.5）/0.02-RD  其中：U為電源電壓，RD為電纜內阻
8.過載能力：300%FS
9.響應時間：《1ms
10.接口：投入式、法蘭式
11. 溫度：-20~125℃（以不凝固為準）
12.防爆等級：本安型ExiaIICT6
四、外型尺寸

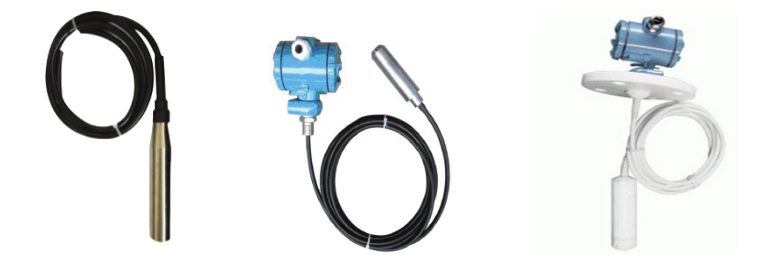

                               直接線纜一體投入式                                2088殼體分體式                                              法蘭安裝式





安裝示意圖：（僅供參考）

（靜水）

1. 在開口容器中測量靜止流體液位時，把液位變送器垂直投入到容器的底部，在容器的開口處將連接變送器的電纜線和接線盒固定。當介質粘稠度較大時，可以加裝套管或者支架，保證變送器可以投入到容器的底部。
2. 在流動的水中測量水位時，可以在水道中插入一根鋼管，內徑在50厘米左右，在浸入水中的管子位于 水流方向的反向開若干小孔，使水進入管中。當水、道中介質波動和泥沙較大時，可以通過加裝阻尼裝置的方法過濾泥沙和消除動態壓力和波浪的不利影響，保證測量準確。
3. 露天安裝時，應盡量把變送器接線盒至于通風干燥處，避免陽光直接照射和雨淋，造成殼體溫度過高。產品安裝與于多雷地區時，訂貨時應注明防雷，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞的概率。或進水，進而損壞內部電路板。

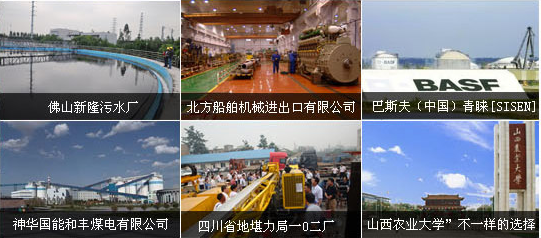

工程案例：
選型提示
1. 被測介質應與接觸產品部分的材料相兼容，同時需要注明被測介質在測量狀態時的密度(水除外)；
2. 電纜線材質有兩種，聚氨脂較為柔軟，耐磨性好，可選擇使用。在沒有特殊注明要求的情況下，按聚乙烯電纜材料供貨；
3. 產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地；
4、特殊要求，敬請與本公司商洽，并在訂單中予以注明。
產品選型


CTS659

 防腐防爆液位變送器



量 程

測量范圍

0~X mH2O或0~X KPa



代號

  結構形式        （最大使用量程范圍）



C1

一體投入式 ：   （0~500mH2O）



C2

分體投入式 ：   （0~10mH2O）



C3

插入長桿式 ：   （0~4 mH2O）



C4

A法蘭式投入式（0~10 mH2O）法蘭桿式（0~4 mH2O）





代號

綜合精度（線性+重復性+遲滯）



  0

  0.1%FS



  1

  0.25%FS



  2

  0.5%FS



代號

 信 號 輸 出（標準供電電源）



A1

4~20mA  （12~36V DC）



V1

0~10V DC  （12~36V DC）



V2

0~5V DC  （12~36V DC）



S1

RS485    （5~9V DC）



代號

 附加功能



F1

G11/2 陽螺紋（分體式、插入式）



F2

DN20法蘭  （分體式、插入式）



F0

特殊（現場帶顯示表頭）



E

本安防爆型Ex iaIICT5



R

 防腐型





CTS659 （0~10mH2O） —C1 —1 —A1 —E  -R  防腐投入式液位變送器
