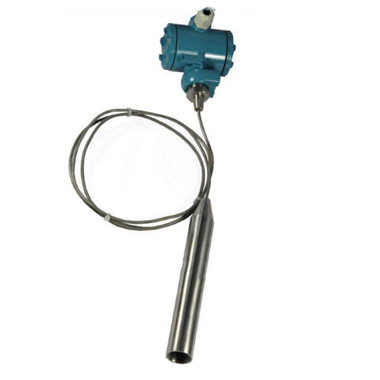

CTS649高溫液位變送器 [ 2019-6-16] [ 打印此文章 ]
產品概述
CTS649系列高溫導壓式液位變送器由前端壓力傳導部分和壓力感應及信號變送部分組成。壓力傳導部分由不銹鋼套管及高溫導壓管組成，壓力感應部分由隔離膜允油壓力傳感器和儀表專用集成放大電路組成。
產品利用憋在不銹鋼套管內的氣體感應傳遞液體壓力，并用允硅油的高溫導壓管把壓力傳遞給壓力感應元件，配上后端變送部分，輸出與壓力對應的標準信號。該產品專門為高溫或強腐蝕性液體而特殊設計，有效地解決了高溫液位測量困難的問題。該液位變送器可廣泛應用于石油、化工、醫藥、食品、輕紡、水利、地質等領域，用于測量和控制高溫液體、腐蝕性高溫液體的壓力。特別適合于高溫中、小量程和強腐蝕性介質液位的測量和控制。
技術性能
|
量 程 范 圍 |
0～1M,2M,10、35 …500M可選 |
|
過 載 壓 力 |
2倍滿量程 |
|
測 量 介 質 |
與316L不銹鋼兼容的液體 |
|
輸 出 信 號 |
4～20mA 0～10mA 二線制 |
|
1～5VDC 0～5VDC 三線制 |
|
|
供 電 電 壓 |
12～36VDC (標定值為+24VDC) |
|
精 確 度 |
±0.3%F.S ±0.5%F.S |
|
長 期 穩 定 性 |
≤±0.5%F.S/年 |
|
介 質 溫 度 |
－40～+150℃ |
|
響 應 時 間 |
≤1ms |
|
負 載 電 阻 |
R=（U-12.5）/0.02-RD 其中：U為電源電壓，RD為電纜內阻 |
|
壽 命 |
＞1×108壓力循環 （25℃） |
|
膜 片 材 料 |
316L不銹鋼 |
|
殼 體 材 料 |
1Cr18Ni9Ti |
|
壓 力 接 口 |
M20×1.5或用戶自定 |
|
電 氣 鏈 接 |
接線端子 |
|
防 爆 等 級 |
ExiaIICT6 |
|
防 護 等 級 |
IP67 |
●特別適合于高溫中小量程液體和強腐蝕性液體
●傳感器精度高，穩定性好
●316L不銹鋼隔離膜片結構
●零點、滿量程輸出現場可調
●本安防爆
外型結構
|
CTS649 |
高溫液位變送器 |
||||||
|
|
量 程 |
測量范圍 |
|||||
|
0~X mH2O或0~X KPa |
|||||||
|
|
代號 |
結構形式 （最大使用量程范圍） |
|||||
|
|
C1 |
一體式 ： （0~200mH2O） |
|||||
|
|
C2 |
分體式 ： （0~10mH2O） |
|||||
|
|
C3 |
插入式 ： （0~4 mH2O） |
|||||
|
|
|
代號 |
綜合精度（線性+重復性+遲滯） |
||||
|
|
0 |
0.1%FS |
|||||
|
|
1 |
0.5%FS |
|||||
|
|
2 |
0.25%FS |
|||||
|
|
代號 |
信 號 輸 出（標準供電電源） |
|||||
|
|
A1 |
4~20mA （12~36V DC） |
|||||
|
|
V1 |
1~5V DC （12~36V DC） |
|||||
|
|
V2 |
0~5V DC （12~36V DC） |
|||||
|
|
S1 |
RS485 （5~9V DC） |
|||||
|
|
代號 |
附加功能 |
|||||
|
|
F1 |
G11/2 陽螺紋（分體式、插入式） |
|||||
|
|
F2 |
DN20法蘭 （分體式、插入式） |
|||||
|
|
F0 |
特殊 |
|||||
|
|
E |
本安防爆型Ex iaIICT5 |
|||||
|
|
R |
防腐型 |
|||||
|
|
|
||||||
|
CTS649（0~10mH2O） —C1 —1 —A1 —E高溫型液位變送器 |
|||||||
