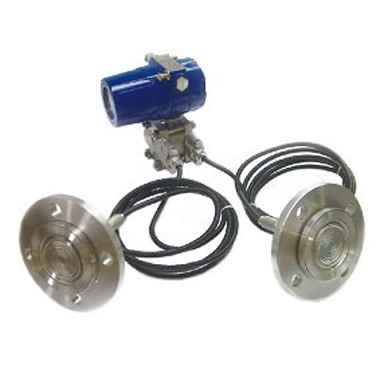

CTS3051差壓式液位變送器 [ 2019-6-16] [ 打印此文章 ]
1、CTS3051壓差式液位計概述
CTS3051壓差式液位計采用國外先進技術生產的高精度小型化智能型特征化壓差 傳感器，變送器采用進口高精密集成放大電路，具有精度高、可靠性好、響應速 度快等特性。該系列液位變送器通過安裝在管道或容器上的遠傳裝置來感測介質 液位，變送器主體與傳感器部分隔離，液位信號經毛細管內的灌充硅油傳遞至變 送器的主體，主體部分是一個張緊的彈性元件，它對于兩側接收的不同液位信號 產生相應變形位移，這種位移轉變?yōu)殡娙輼O板上形成的差動電容，經電子線路處 理將差動電容轉換成4-20mA、0-10V等電信號， 供給PLC及二次儀表，實現液位 的測量與控制?，F(xiàn)已廣泛用于石油、化工、冶金、電力、食品、造紙、醫藥、紡 織等工業生產過程中，介質液位的測量與控制。也可用于密閉容器內介質的液位 測量。2、CTS3051壓差式液位計主要功能特點及其應用領域
|
|
||
|
主要功能特點 |
|
適用領域 |
|
◆ 檢測液位壓差，轉換成4-20mA、0-10V等電信號輸出 |
◆ 石油、石化、化工、煤礦、冶金、電力、機械、建材、鋼鐵 |
|
|
◆ 雙法蘭壓差式設計，可用于密閉容器介質液位測量 |
◆ 水處理工程、環保凈化、水產養殖、農業灌溉、畜牧業等 |
|
|
◆ 遠傳設計，可用于高溫、高粘度、衛生場合、腐蝕性等特殊場合 |
◆ 食品、飲料、乳業、釀酒、制藥、自來水廠、水塔、城市用水等 |
|
|
◆ 法蘭安裝、卡箍快裝、螺紋安裝等多種過程連接方式可選 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域，酸堿儲罐、儲油罐 |
|
|
◆ 高測量精度，智能精度±0.1 %，模擬型精±0.2 % |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
|
|
|
||
|
測量原理 |
金屬電容式 |
|
防爆等級 |
本安型ExiaⅡCT6 僅限防爆型產品 |
|
供電電壓 |
12～36VDC（一般24VDC） |
|
隔爆型Exd ⅡBT4 僅限防爆型產品 |
|
|
輸出信號 |
4～20mA 兩線制 |
被測介質 |
液體、漿體 |
|
|
|
0～10mA 四線制 |
正負遷移 |
最大正遷移量為500 %，最大負遷移量為600 % |
|
|
|
4～20mA + HART 協議 |
產品調節 |
零位、量程外部連續可調節 |
|
|
負載電阻 |
0～750Ω (一般250Ω) |
測量速率 |
0.1S ～ 16S連續可調 |
|
|
精度等級 |
智能精度±0.1 % |
電源影響 |
小于輸出范圍的±0.005 %/V |
|
|
|
模擬型精度±0.2 % |
負載影響 |
電源穩定時，無負載影響 |
|
|
防護等級 |
IP67 |
振動影響 |
在任何方向上振動200Hz，引起的誤差為最大范圍的0.05 %/g |
|
|
介質溫度 |
-40～185℃ （普通型） |
安裝位置影響 |
當工作膜片未垂直安裝時，可能產生不大于0.24kPa的零位誤差 |
|
|
|
15～375℃（高溫型） |
安裝方式 |
法蘭安裝、卡箍快裝、螺紋安裝等各種定制規格 |
|
|
環境溫度 |
-40 ～ 85℃（變送器本體） |
指示器 |
線性指示0～100% |
|
|
儲藏溫度 |
-40 ～ 100 ℃ |
|
3-1/2位LCD液晶顯示 |
|
CTS3051 |
普通型壓差式液位變送器 |
|||||||
|
CTS3051 |
智能型壓差式液位變送器 |
|||||||
|
|
代碼 |
應用場合 |
||||||
|
2D |
應用于密閉帶壓容器 |
|||||||
|
1G |
應用于敞口常壓容器 |
|||||||
|
|
代碼 |
量程范圍 |
精度 |
|||||
|
3 |
0-0.1 ～ 0.8 米 |
0.2% |
||||||
|
4 |
0-0.6 ～ 4 米 |
0.2% |
||||||
|
5 |
0-3 ～ 18 米 |
0.2% |
||||||
|
6 |
0-11 ～ 69 米 |
0.2% |
||||||
|
7 |
0-30 ～ 200 米 |
0.2% |
||||||
|
8 |
0-100 ～ 600 米 |
0.2% |
||||||
|
9 |
0-300 ～ 2000 米 |
0.2% |
||||||
|
|
代碼 |
輸出信號 |
||||||
|
A |
4-20 mA DC |
|||||||
|
B |
4-20 mA DC + HART 信號 |
|||||||
|
|
代碼 |
法蘭材料 |
隔離膜片 |
|||||
|
16 |
碳鋼鍍鎳 |
316 不銹鋼 |
||||||
|
36 |
316 不銹鋼 |
316 不銹鋼 |
||||||
|
|
代碼 |
遠傳個數 |
||||||
|
S1 |
一個遠傳裝置（僅限敞口常壓容器） |
|||||||
|
S2 |
兩個遠傳裝置 |
|||||||
|
|
代碼 |
單邊毛細管長度 |
||||||
|
A |
1.5 |
|||||||
|
B |
3.0 |
|||||||
|
C |
4.5 |
|||||||
|
D |
6 |
|||||||
|
E |
7.5 |
|||||||
|
F |
10 |
|||||||
|
G |
12 |
|||||||
|
H |
15 |
|||||||
|
|
代碼 |
選用件 （不選則不填） |
||||||
|
M1 |
0～100% 線性指示表 |
|||||||
|
M3 |
3 1/2 LCD 數字線性顯示表 |
|||||||
|
B1 |
管裝彎支架 |
|||||||
|
B2 |
板裝彎支架 |
|||||||
|
B3 |
管裝平支架 |
|||||||
|
d |
隔爆型 dIIBT4 |
|||||||
|
i |
本安型 iaIICT6 |
|||||||
|
|
|
|||||||
|
CTS3051 |
2D |
3 |
A |
16 |
S1 |
B |
M1 |
選型舉例 |
|
CTS3051Y |
遠傳裝置 |
||||||
|
|
代碼 |
組件結構 |
|||||
|
ECW |
平面式毛細導壓管遠傳法蘭裝置 |
||||||
|
KCW |
卡箍式毛細導壓管遠傳快裝裝置 |
||||||
|
TCW |
插入式毛細導壓管遠傳法蘭裝置 |
||||||
|
|
代碼 |
安裝規格 |
|||||
|
11 |
DN25 |
||||||
|
12 |
1” |
||||||
|
21 |
DN32 |
||||||
|
22 |
1-1/2” |
||||||
|
31 |
DN50 |
||||||
|
32 |
2” |
||||||
|
41 |
DN80 |
||||||
|
42 |
3” |
||||||
|
51 |
DN100 |
||||||
|
52 |
4” |
||||||
|
61 |
DN150 |
||||||
|
62 |
6” |
||||||
|
|
代碼 |
遠傳法蘭膜片材質(接觸液體的膜片材質) |
|||||
|
A |
316L |
||||||
|
B |
哈氏合金 B |
||||||
|
C |
哈氏合金 C |
||||||
|
D |
鉭膜片 |
||||||
|
E |
鈦膜片 |
||||||
|
F |
PTFE |
||||||
|
|
代碼 |
殼體材料 |
|||||
|
11 |
316SST |
||||||
|
|
代碼 |
耐溫等級 |
|||||
|
A |
150℃ |
||||||
|
B |
185℃ |
||||||
|
C |
315℃ |
||||||
|
D |
375℃ |
||||||
|
|
代碼 |
填充液 |
|||||
|
4 |
硅油 M5 |
||||||
|
5 |
硅油 M50 |
||||||
|
6 |
高溫油 |
||||||
|
7 |
鹵烴油，用于測量氧氣 O2 |
||||||
|
8 |
食用油，符合 FDA 規定 |
||||||
|
9 |
甘油 / 水 |
||||||
|
|
|
||||||
|
CTS3051Y |
ECW |
11 |
A |
11 |
A |
4 |
選型舉例 |
應用現場及行業展示圖
