名稱  （雙球）浮球控制器        型號       CTSRF3-H2型

型式  TYPE

內置式

開關形式

球向上導通，向下斷開

開關容量

24V/1A 或 22V/0.1A

精度

≦2mm（重復性）

連桿直徑

￠12或￠18mm

浮球直徑

￠45或￠75mm~￠125mm等

材質  MATERIAL

304或316L不銹鋼、PP塑料等

說明

浮球可若干個，由用戶選定

桿長和法蘭規格也由用戶選定

名稱  （單球）浮球控制器    型號       CTFRF3-H型

型式  TYPE

內置式

開關形式

球向上接通，往下接通（二常開）

精度  ACCURACY

≦2mm（重復性）

連桿直徑

￠12或￠18mm

浮球直徑

￠45或￠75mm~￠125mm等

材質

304或316L不銹鋼、襯四氟、PP塑料等

說明

訂貨時用戶選定桿長和上下限距離

以及法蘭規格等

名稱      浮球液位傳感器 型號         CTFRF3-HⅢ型

型式  TYPE

內置式

輸出信號  OUTPUT SIGNAL

4~20mACD（也可帶上下限開關）

電氣接口尺寸   ELEC CONN.SIZE

M20×1.5螺紋

精度

± 10mm

桿長度

0.5米~1米、1.1米~6米等

浮球直徑

￠45或￠75mm~￠125mm等

法蘭規格

非標型或DN80、DN100、DN150等

材質

304或316L不銹鋼、襯四氟、PP塑料等

參數：

· 浮球直徑：  ￠28mm

· 適用安裝部位：容器底部

                   或容器頂部

· 安裝開孔：  ￠10mm

· 適用介質密度：  ≧0.8g/c㎡

· 適用電壓[V]：  ≦250V

· 適用電流[A]：  ≦500mA

· 觸點容量：  AC70(VA)

                 DC50(W)

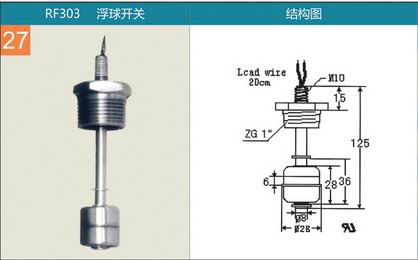

參數：

· 浮球直徑：   ￠28mm

· 適用安裝部位：  容器底部

                   或容器頂部

· 安裝螺紋：   AG 1″ 管螺紋

· 適用介質密度：≧0.8g/c㎡

· 適用電壓[V]：≦250V

· 適用電流[A]：  ≦500mA

· 觸點容量：   AC70(VA)

                  DC50(W)

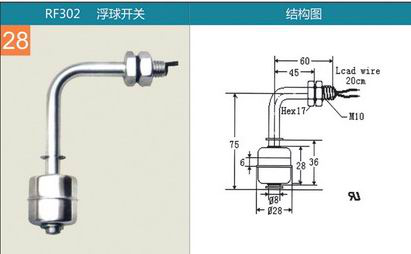

參數：

· 浮球直徑： ￠28mm

· 適用安裝部位： 容器側面

或頭向上或下

· 安裝開孔：  ￠10mm

· 適用介質密度： ≧0.8g/c㎡

· 適用電壓[V]：≦250V

· 適用電流[A]： ≦500mA

· 觸點容量： AC70(VA)

                DC50(W)
