CTS606電容式液位變送器 [ 2019-6-21]　[ 打印此文章 ]

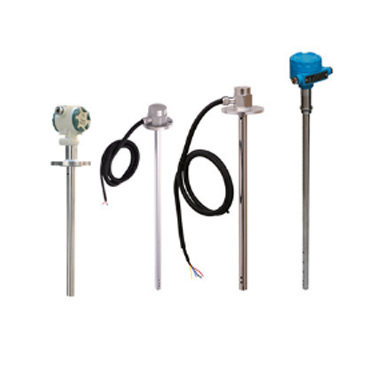

CTS606系列數字液位傳感器基于射頻電容測量原理，采用斷層掃描技術,動態分析傳感器在介質中各種參數，自動進行精確補償，輸出信號隨液位高度改變呈線性連續變化。整機無任何彈性部件和可動部件，耐沖擊、安裝方便，可安裝在各種場合對汽油、柴油、液壓油的油位及其它各種弱腐蝕性液體的液位進行準確測量。

二、操作說明：

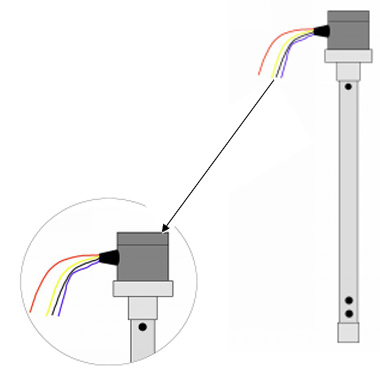

１、接線方式如下：

 RS232：此方式輸出的傳感器具備4根線
紅色 24V+
黑色 24V-（RS232地）
藍色 RS232 (RXD)計算機發送端
黃色 RS232 (TXD)計算機接受端
4～20mA：此方式輸出的傳感器具備2根線
紅色 24V+
黑色 24V-

0～5V：此方式輸出的傳感器具備3根線
紅色 24V+
黑色 24V-
藍色 0～5V電壓輸出

２、注意事項：
RS232/ 0-5V/4～20mA信號只能存在一種，可以任意選擇使用其中之一。
傳感器采用微電腦技術，無需校準可直接用于各種弱腐蝕性液體的測量
4、  傳感器的安裝：
① 如果是舊車需拆除原有傳感器。新車直接安裝；
② 安裝前請檢查附件：法蘭，橡膠墊，O型圈，螺絲是否齊備及相符；
③ 將O型圈套在傳感器的根部；
④ 將橡膠墊的兩面涂抹上耐油密封膠，然后和法蘭盤與油箱法蘭對好孔位，并用螺絲固定好，擰緊時應對稱輪流加力，以保證各方向受力均勻，避免漏油；
⑤ 將傳感器插入用扳手擰緊即可完成傳感器的安裝；
⑥ 按定義分別接好電源線和通訊線；
⑦ 檢查線路正常，即可接通傳感器電源，傳感器可正常工作。

三、通訊協議
協議一
1、協議結構:
終端發往油位儀的命令由五部分組成，如下：
包頭：2個字節，固定為ASCII的$!(0x24 0x21)。
命令：2個字節，各不相同，如DO(0x44 0x4F)。
ID號：2個字節，ASCII表示的序列號，如01(0x30 0x31)。最多為99。
較驗：2個字節，采取較驗和方式，為從包頭到ID號的所有字符的相加和的低8位，最后此低8位轉為ASCII表示的十六進制方式，如最后算出來的較驗和為0x0245，則只保留低8位，即0x45，轉成ASCII表示的十六進制為”45”(0x34 0x35)。
包尾：2個字節，為回車換行符，即0x0D 0x0A
油位儀發往終端的命令也是由六部分組成，如下：
包頭：1個字節，固定為“*”號，即0x2A。
標識：3個字節，表明當前回復的數據類型。
ID號：2個字節，ASCII表示的序列號，如01(0x30 0x31)。最多為99。
值  ：6個字節，表明當前回復的值，長度固定為6字節。
較驗：2個字節，采取較驗和方式，為從包頭到值的所有字符的相加和的低8位，最后，此低8位轉為ASCII表示的十六進制方式，如最后算出來的較驗和為0x0245，則   只保留低8位，即0x45，轉成ASCII表示的十六進制為”45”(0x34 0x35)。
包尾：2個字節，回車換行符，即0x0D 0x0A

２、協議內容：
①讀液位:
由終端或電腦發往液位儀的命令（無任何濾波）:
 ASCII     ：  $!DO0139
01表示ID號。
其中39表示較驗和,為從$字符(即0x24)開始至較驗和之前所有字符的直接相加之和的低8位,此8位轉成十六進制的ASCII碼,如$!DO01相加之后為0x0139,則較驗值為ASCII的39,即0x33 0x39)
十六進制   ：24 21 44 4F 30 31 33 39 0D 0A
液位儀回復：
ASCII      ：  *RFV01000.0197
RFV為讀液位返回標志.
01為當前油位傳感器ID號.
000.01為當前油位值,百分比表示,最高值為100.00.固定以XXX.XX形式表述,不足位以零補充.如012.21，表示為12.21%。
98為較驗和.
十六進制    ：  2A 52 46 56 30 31 30 30 30 2E 30 31 39 38 0D 0A

②讀當前液位AD值:
由終端或電腦發往液位儀的命令（有濾波）:
ASCII      ：  $!RY0151
十六進制    ：  24 21 52 59 30 31 35 31 0D 0A
液位儀回復：
ASCII      ：  *CFV0100FA32B6
00FA32為當前AD值，00為不足6個字節補0代替，F(xiàn)A32為當前油位AD值A(chǔ)SCII表示的十六進制，即表示當前油位值為0xFA32。
注：此AD值為油位0%~100%變化而對應的000000~~00FFFF的AD值
十六進制   ：   2A 43 46 56 30 31 30 30 46 41 33 32 42 36 0D 0A
③設置液位儀ID:
由終端或電腦發往液位儀的命令:（ID范圍 0--99）
ASCII    ：  $!ID0133
ID為命令

01為ID值

十六進制    ： 24 21 49 44 30 31 33 33 0D 0A
液位儀回復:
ASCII    ： *SID01OKOKOK39 表示成功。
*SID01NONONO42 表示失敗。
01表示設置的ID值，OKOKOK表示設置成功，ONONON表示設置失敗。
十六進制    ： 2A 53 49 44 30 31 4F 4B 4F 4B 4F 4B 33 39 0D 0A
2A 53 49 44 30 31 4E 4F 4E 4F 4E 4F 34 32 0D 0A
④設置濾波系數:
由終端或電腦發往液位計的命令
ASCII     ： $!Z40134
Z為命令
01為ID值
4為濾波系數,可選參數為:0,1,2,3,4,5,6,7,8,9其余參數無效
十六進制  ： 24 21 5A 34 30 31 33 34 0D 0A、
濾波范圍     ：  0~~9級

0、無濾波
1、12 秒
2、24秒
3、36秒
4、60秒
5、120秒
6、180秒
7、240秒
8、480秒
9、960秒

液位儀回復  ：
ASCII     ： *SZN01OKOKOK54 表示成功。
              *SZN01NONONO5D 表示失敗
十六進制    ： 2A 53 5A 4E 30 31 4F 4B 4F 4B 4F 4B 35 34 0D 0A
             2A 53 5A 4E 30 31 4E 4F 4E 4F 4E 4F 35 44 0D 0A
協議二

查詢命令:*020600#
回復：   $XROIL0202DDDDXX\n    DDDD為油量值，XX為異或校驗值，n結束符
DDDD為油位百分比
例如：$XROIL02025678XX\n
則油位百分比為56.78%
讀取當前液位百分比    *020600#
阻尼系數              *0206X3#   x為0-9（0無阻尼，9最大  時間同上）
