CTSTL3磁致伸縮液位變送器 [ 2019-6-22] [ 打印此文章 ]

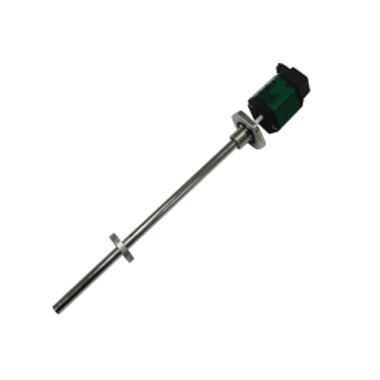

一、概述
在鐵磁質中磁化方向的改變會引起介質晶格間距的改變，從而使得鐵磁質的長度和體積發生改變，即：磁致伸縮現象，也稱為威德曼效應，其逆效應稱為維拉里效應.磁致伸縮傳感器的原理是利用兩個不同磁場相交時產生一個應變脈沖信號，然后計算這個信號被探測所需的時間周期，從而換算出準確的位置。這兩個磁場一個來自磁環中的永磁鐵，另一個來自傳感器電子倉中的電子部件產生的激勵脈沖。激勵脈沖沿傳感器內用磁致伸縮材料制造的波導絲以聲速運行。當與磁環中的永磁場相交時，由于磁致伸縮現象，波導絲產生的機械振動形成一個應變脈沖。應變脈沖很快便被電子倉中的感測電路探測到。從產生激勵脈沖的一刻到應變脈沖被探測到總的時間乘以固定的聲速，我們便能準確的計算出磁鐵的位置變化。這個過程是連續不斷的，所以每當磁環位置改變時，新的位置會被迅速測量出來。由于輸出信號是真正的絕對值，而不是比例的或需要再放大處理的信號，所以不存在信號漂移或變值的情況，更不必像其他傳感器那樣需要定期重標。
磁致伸縮傳感器為非接觸式，永不磨損。具有高分辨率、高精度、高穩定性、高可靠性、響應時間快、工作壽命長等優點。傳感器不用重新標定，也不用定期維護。
二、主要技術性能指標
★ 量程范圍80～5000mm
★ 供電電壓: +15VDC?+24VDC
★ 輸出形式/工作電壓模擬信號：4?20mADC、0?5VDC、1?5VDC、0?10VDC數字信號：RS485
★ 負載能力: 電壓信號輸出負載≥1KΩ 電流信號輸出負載≤KΩ
★ 非線性誤差: ±0.05%FS；200mm以下最大誤差100μm
★ 重復性誤差: 優于0.005%FS
★ 分辨率: 優于0.005%FS
★ 遲滯 : 優于0.002%FS
★ 工作溫度: 0?+70℃ -15?+60℃ -25?+70℃ -40?+85℃
★ 測桿材料: 0Cr18Ni9（304）316不銹鋼（特殊定制）
★ 電子倉外殼材料:0Cr18Ni9（304）316不銹鋼（特殊定制）
★ 引線方式: PVC屏蔽電纜線（默認長度：1m，也可根據用戶要求提供） 航空插頭（不適用于隔爆產品）接線端子
★ 外殼防護等級: IP67
三、安裝
3．1安裝前注意事項
認真閱讀全部安裝說明,防止安裝的環境溫度、沖擊、振動、壓力及尺寸超出傳感器的允許范圍；不可使測桿彎曲；切勿使傳感器的電子部件端或最末端承受大的沖擊；用戶應對產品的使用環境、防腐蝕、防爆及功能選擇負責，無特殊要求的傳感器不可用于有化學反應或其它對傳感器有損害的易燃、易爆、腐蝕、蒸氣和液體等場合；安裝完畢，應對電子倉進行保護處理。
3．2安裝方式
3．2．1內置安裝方法
1．將傳感器配件魚眼萬向節與電子尺拉桿配好
2．將安裝支架套入電子尺本體安裝槽內，然后分別用兩個M4的螺帽將安裝支架緊固于檢測設備上.
3.將魚眼萬向節與需要檢測位移的可動部分相連結（相對于電子尺本體可移動部分）.

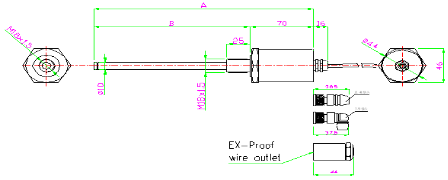

3．2．3安裝示意圖
4．1傳感器接線前注意事項:
4．1．1傳感器的屏蔽電纜線必須避開大功率電源，射頻信號源和其它有噪聲的傳輸線等.
4．1．2用戶在接線前，請檢查供電電源是否滿足:+15VDC?+24VDC的要求，并且電源輸出功率必須大于產品總功耗，按每支傳感器60mA計算。如果電源不能滿足要求，請更換供電電源以保證傳感器能夠正常工作。
4．2接線方法：
模擬信號輸出方式:
4．2．1直接電纜出線接線方式.
傳感器共有五個接點：電源正(棕)、電源負(黑)、信號輸出正（藍）、信號輸出負（白）、殼體地（屏蔽線)

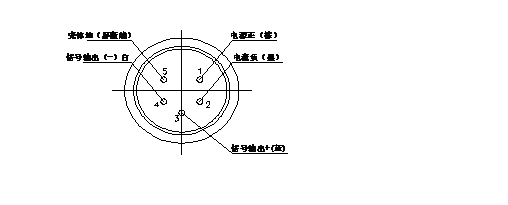

4．2．2航空插頭連接：具體接線方式如圖所示.
傳感器共有四個接點：1.正電源(棕)、2、信號輸出正（藍）、3、電源負（黑、白） E、殼體地（屏蔽線）
五、調校
該傳感器在出廠時已經按照滿量程將零點和滿度調校好。由于傳感器的長期穩定性很好，整個使用周期內不需要調整。由此，為了提高可靠性，傳感器沒留有供調校用的端口。請選用參數校準的二次儀表進行測量。如用戶需要重新設定零點和滿度，請與我公司聯系。
六、常見故障及排除方法
|
傳感器輸出形式 |
現象 |
可能故障原因 |
解決辦法 |
|
4～20mA |
輸出＜4mA |
傳感器工作在上盲區 |
調整安裝位置 |
|
輸出＞20mA |
傳感器工作在下盲區 |
調整安裝位置 |
|
|
輸出0mA |
1、磁環脫落 2、供電電源故障 3、接線不牢 |
檢查磁環、電源和接線 |
|
|
輸出不穩 |
1、 磁環安裝不牢固 2、 電源功率不足 |
檢查磁環和電源 |
|
|
0～5V輸出 （有效范圍0.5～4.5V） |
輸出＜0.5V |
傳感器工作在上盲區 |
調整安裝位置 |
|
輸出＞4.5V |
傳感器工作在下盲區 |
調整安裝位置 |
|
|
輸出0V |
1、 磁環脫落 2、 供電電源故障 3、 接線不牢 |
檢查磁環、電源和接線 |
|
|
輸出不穩 |
1、 磁環安裝不牢固 2、 電源功率不足 |
檢查磁環和電源 |
|
|
0～10V輸出 （有效范圍1～9V） |
輸出＜1V |
傳感器工作在上盲區 |
調整安裝位置 |
|
輸出＞10V |
傳感器工作在下盲區 |
調整安裝位置 |
|
|
輸出0V |
1、 磁環脫落 2、 供電電源故障 3、 接線不牢 |
檢查磁環、電源和接線 |
|
|
輸出不穩 |
1、 磁環安裝不牢固 2、 電源功率不足 |
檢查磁環和電源 |
注意：按上述方法故障排除不了,請送生產廠家檢修。
七、售后服務
1． 廠家負責指導傳感器安裝。
2． 產品一年質量保證，終身負責維修。由于客戶人為因素造成產品損壞,不在保修范圍內。
3． 咨詢電話：010－56824487,13366485862
