CTS610高壓壓力變送器 [ 2019-6-13]　[ 打印此文章 ]


一、產品概述
CTS610系列超高壓壓力傳感器,采用硅應變技術.壓力接口內無O型圈,無焊接,無硅油和泄露隱患.全不銹鋼結構,17-4PH或316L不銹鋼隔離,具備高可靠性.壓力接口除了通用的1/4NPT,G1/4,M20*1.5螺紋外,還可以根據客戶的要求進行定制.CTS610系列超高型壓力變送器是本司自行研發的產品，檢測壓力高達700MPa，精度可達0.25級。性能穩定可靠，安裝方便，適用于石油鉆探﹑巖層分析﹑地核環境模擬試驗等場合的過程測量，具有抗過壓﹑過流﹑反向保護等功能。
二、產品特點
采用國外先進技術及工藝，核心器件源自美國，國內首創，量程范圍高達1000MPa傳感模塊一體化設計，不存在密封圈、焊縫，可靠性高；產品準確度高、長期穩定性好，國家超高壓基準試驗室檢驗驗證，高性價比、高穩定性、高靈敏度。
●　0~250MPa至0~700MPa
●　壓力類型：表壓
●　準確度：1.0級、0.5級、0.25級
●　采用激光打標，確保產品之可溯源性
三、產品應用
石油鉆探、巖層分析、地核環境模擬試驗、石油行業超高壓液壓檢測系統冶金機械、高壓水切割、高壓清洗、高壓食品機械、高壓水射流、水刀等靜壓機、大型液壓機、液壓系統、增壓系統、超高增壓泵、石油化工、軍事裝備、超高壓力的工業設備等。
技術參數：
測量介質       水、空氣、原油等各種中性介質
測量范圍　   表壓0~250MPa至0~700MPa
過載壓力       2倍滿量程或1000MPa（取較小值）
輸出信號       4~20mA DC
供電電壓       9~36VDC
介質溫度       -30~+85℃
環境溫度       -20~+85℃
儲存溫度       -40~+95℃
相對濕度       ≤95%（40℃）
上升時間       ≤5ms可達90%FS
準確度           1.0級、0.5級、0.25級（非線性、重復性及遲滯性在內的綜合誤差）
溫度漂移        ≤±0.05%FS/℃（溫度范圍-20~+85℃，包括零點和量程的溫度影響）
溫度補償       0~70℃
穩定性           典型：±0.1%FS/年        最大：±0.2%FS/年
安裝方式       螺紋安裝
壓力連接       M20×1.5(僅用于400MPa以下)  9/16-18 UNF(F)、5/8-18 UNF(F)、3/4-16 UNF(F)螺紋等
電氣連接      四芯屏蔽電纜、DIN接頭、航空插頭

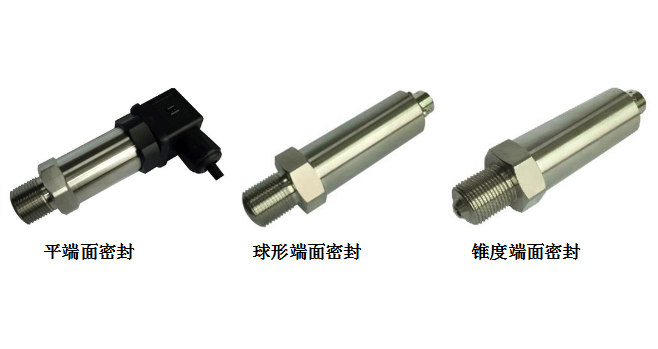

◆產品尺寸圖(1)平端面密封

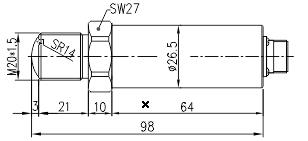

◆產品尺寸圖(2)球形端面密封

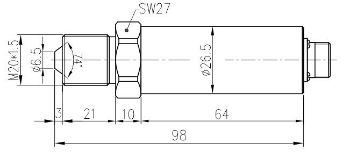

◆產品尺寸圖(3)錐度端面密封

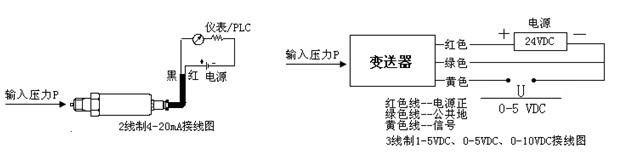

接線簡圖示意：

選型表：

CTS610	高壓壓力變送器
	代 號	壓力類型
	G	表壓（可不標）
	A	絕壓
		量 程	測量范圍
			（ 0~ X  KPa或MPa）
			代 號	綜合精度（線性+重復性+遲滯）
			1	±0.1%FS
			2	±0.25%FS
			3	±0.5%FS
				代 號		信 號 輸 出
				A1		4~20mA
				V1		1~5V DC
				V2		0~5V DC
				V3		0.5~4.5V DC
					代 號		附加功能
					F1		M20x1.5 外螺紋
					F2		G1/4外螺紋
					F3		1/4NPT外螺紋
					F4		1/2-20 UNF-2A
					F0		特殊
					W1		電纜型 （見外形圖一）
					W2		插座型 （見外形圖二）
					L1		31/2LCD顯示
					L2		31/2LED顯示
					P		齊平膜型
					E		本安防爆型Ex iaIICT5
CTS610（0~100MPa）—1 —A1 —F1—L2       高壓壓力變送器
