CTS3051防水防爆型壓力變送器 [ 2019-6-13]　[ 打印此文章 ]

CTS3051防水防爆型壓力變送器品種規格齊全、安裝使用簡便、安全防爆，本安防爆和隔爆可選擇?？蓮V泛應用于石化、電力、冶金、制藥、食品加工等行業，產品符合“IEC”標準，防爆型壓力變送器選用國際著名公司高精度、高穩定性壓力傳感器組件，經過高可靠性的放大電路及精密溫度補償，將被測介質的絕壓或表壓轉換成4～20mA，0～5VDC，0～10VDC及1～5VDC等標準電信號。高質量的傳感器、全密封焊接的封裝技術以及完善的裝配工藝確保了該產品的優異質量和最佳性能。該產品有多種接口形式和多種引線方式，能夠最大限度的滿足客戶的需要,適用于與各種測量控制設備配套使用。
表    壓 0～0.01MPa至0～250MPa
絕    壓 ：0～0.1MPa至0～250MPa
真    空 0～-0.1MPa
介質溫度： -30～+85℃
環境溫度 -20～+85℃
工作原理:
CTS3051防水防爆型壓力變送器由一體化智能傳感器和外圍電路組成。傳感器部分由壓力傳感器、信號調制電路、專用數字處理芯片、溫度傳感器和數據存儲器等組成，外圍電子線路部分由LCD顯示屏、功能鍵和EMC電路組成。壓力信號經壓力傳感器轉換為電信號，電信號經調制后送到專用數字處理芯片進行數據處理，然后轉換為與壓力信號對應4~20mA輸出信號，并在電流信號上疊加HART數字信號以進行通訊.
技術指標:
測量介質：與316不銹鋼兼容的各種液體﹑氣體或蒸汽
測量范圍:
1、表壓：0～0.01MPa至0～250MPa
2、絕壓：0～0.1MPa至0～250MPa
3、真空：0～-0.1MPa
過載壓力：2倍滿量程或300MPa，取較小值
輸出信號：4～20mA (兩線制)、0-10VDC、0-5VDC、1-5VDC(三線制)
供電電壓
1、17～36VDC(兩線制)
2、24±5VDC（三線制）
介質溫度：-30～+85℃
環境溫度：-20～+85℃
儲存溫度：-40～+90℃
相對濕度：0%～100%
上升時間：小于5毫秒可達到90%FS
準確度：1級，0.5級，0.25級
零點調節：輸出量程的±8%
量程調節：輸出量程的±20%
溫度補償：≤±0.05FS/℃(溫度范圍:-20～85℃,包括零點和量程的溫度影響)

溫度范圍：0-70℃

防護等級：IP68

穩定性
1、典型：±0.1%FS
2、最大：±0.2%FS
介質接觸材料：316不銹鋼
外殼材料：304或316不銹鋼
安裝方式：螺紋安裝
壓力接口：M20×1.5﹑M12×1﹑G1/4﹑G1/2 陽螺紋等
引線方式：四芯屏蔽電纜(防護等級IP68)
產品特點:
1、小體積、高穩定性、高靈敏度
2、全密封焊接結構
3、多種量程選擇﹑用戶調試方便
4、防雷擊﹑防射頻干擾
5、具有零點/滿量程可調的選購件
6、可選用小型一體化液晶顯示
應用行業:
1、工業現場過程壓力檢測
2、實驗室壓力校驗系統
3、航海及船舶制造
4、航空及飛機制造
5、空分設備及熱電機組
6、能源管理系統
7、液壓及氣動測控系統
LNG低溫壓力測量、CNG壓力測量天然氣控制系統、天然氣壓縮機、加氣機，油井平臺、井口壓力設備、防噴器、管道設備、礦井油罐、油品的存儲和運輸監測、石油化工設備、煉油，氧氣傳輸系統和管道、氫氣設備電站、鍋爐、熱電機組等，石化、環保、空壓、輕工、機械、冶金，其它有防爆要求的壓力測量環境。

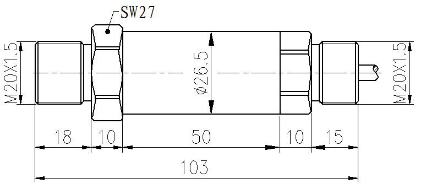

◆產品尺寸圖：

產品選型
