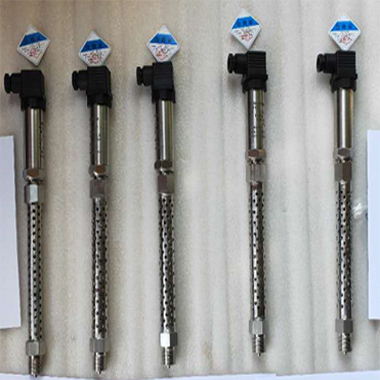

CTS628藍寶石高溫壓力變送器 [ 2019-6-13] [ 打印此文章 ]
CTS628藍寶石高溫壓力變送器采用德國高精度藍寶石壓力傳感器，并經過特定的信號提取及剝離等專業技術進行溫度及線性化補償，藍寶石系由單晶硅絕緣元素組成，不會發生滯后、疲勞和蠕變現象；藍寶石有著非常好的彈性和絕緣特性，對溫度變化不敏感，即使在高溫條件下，也有著很好的工作特性；藍寶石的抗輻射特性極強；另外，硅-藍寶石半導體敏感元件，無P-N漂移，因此產品可廣泛用于航天、航空、石油、化工、冶金、電力、船舶、醫藥、環保、科研等領域?qū)Ω邷貧怏w、液體、流體、膠體的測量和控制，是測量高溫介質的理想產品。
產品特點
◇ 測量范圍寬：-100KPa~0~4Kpa...260Mpa
◇ 介質溫度范圍寬：-65~+500℃
◇ 精度高
◇ 穩定性好：≤0.1%FS/年
◇ 抗干擾設計
◇ 防腐性好：鈦-藍寶石膜片
◇ 本安防爆
產品性能
|
測量范圍 |
-100KPa ~0~4KPa...260MPa |
|||
|
過載能力 |
10MPa以下為量程的2倍，其他為量程的1.5倍 |
|||
|
壓力類型 |
表壓、絕壓 |
|||
|
測量介質 |
適合鈦合金和不銹鋼的各種高低溫液體和氣體 |
|||
|
綜合精度 |
±0.1%FS |
±0.25%FS |
±0.5%FS |
|
|
介質溫度 |
-65~500℃ |
|||
|
環境溫度 |
-40~85℃ |
|||
|
補償溫度 |
-40~120℃ |
|||
|
長期穩定性 |
≤±0.1%FS/年 |
|||
|
零點溫度漂移 |
典型：±0.015%FS/℃ |
最大：±0.03%FS/℃ |
||
|
滿度溫度漂移 |
典型：±0.015%FS/℃ |
最大：±0.03%FS/℃ |
||
|
供電范圍 |
12~36VDC（一般24VDC） |
|||
|
信號輸出 |
4~20mA / 1~5V DC / 0~5V DC / 0.5~4.5V DC |
|||
|
負載電阻 |
≤(U-10)/0.02 Ω |
|||
|
外殼防護 |
IP65或IP67 |
|||
|
防爆等級 |
Ex iaⅡCT5 |
|||
|
結構材料 |
膜片：鈦/硅-藍寶石 |
外殼：1Cr18Ni9Ti 不銹鋼 |
||
|
CTS628 |
鈦/硅—藍寶石壓力變送器 |
||||||
|
|
壓力類型 |
表壓（G可不標）； 絕壓（A） |
|||||
|
|
量 程 |
（ 0~ X KPa或MPa） 測量范圍 |
|||||
|
|
|
代號 |
綜合精度（線性+重復性+遲滯） |
||||
|
|
1 |
0.5%FS |
|||||
|
|
2 |
0.25%FS |
|||||
|
|
3 |
0.1%FS |
|||||
|
|
代 號 |
信 號 輸 出（標準供電電源） |
|||||
|
|
A1 |
4~20mA （12~36V DC） |
|||||
|
|
V1 |
1~5V DC （12~36V DC） |
|||||
|
|
V2 |
0~5V DC （12~36V DC） |
|||||
|
|
V3 |
0.5~4.5V DC （12~36V DC） |
|||||
|
|
代 號 |
附加功能 |
|||||
|
|
F1 |
M20x1.5 外螺紋 |
|||||
|
|
F2 |
G1/4外螺紋 |
|||||
|
|
F0 |
特殊 |
|||||
|
|
W1 |
電纜型 （IP67，2m） |
|||||
|
|
W2 |
插座型 （IP65,DIN43650） |
|||||
|
|
P |
齊平膜型 |
|||||
|
|
E |
本安防爆型Ex iaПCT5 |
|||||
|
|
|
||||||
|
CTS628（0—1.0MPa） —2 —A1 —F1 — W1 鈦/硅—藍寶石壓力變送器 |
|||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號“E” 本安防爆型Ex iaПCT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
