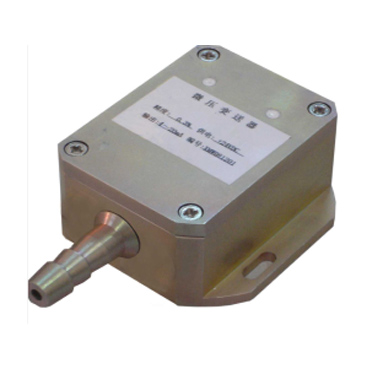

CTS303 微壓變送器 [ 2019-6-13] [ 打印此文章 ]
微壓變送器采用進口高準確度、高穩定性微壓力敏芯片，經嚴格精密的溫度補償、線性補償、信號放大、V/I轉換，逆極性保護、壓力過載限流等信號處理，將很微小的風壓、流量等參數可靠地轉換成工業標準的4mA～20mA或0 mA～10mA信號輸出
該變送器可廣泛用于石油、 化工、冶金、電力、輕紡、電子、醫藥、食品、環保等領域?qū)ιa(chǎn)過程中十分微小的非腐蝕性氣體的差壓、流量、風壓等進行可靠的測量和控制，是超凈廠房和鍋爐自動化檢測的理想產品。
產品特點
●測非腐蝕性氣體的風壓、流量
●可連續測量負壓和正壓
●靈敏度高，可測小于100Pa的微小壓力
●準確度高:優于0.1%
●穩定性好:≤0.1%FS/年，≤0.01%FS/℃
●防浪涌電壓,極性反向保護
●抗干擾設計
●過載能力強
●體積小，安裝方便
●本安防爆
●配有防水接頭
技術參數
|
量程 |
Pa |
0～±100、500……1000 |
||
|
kPa |
0～2、10……1000 |
|||
|
壓力形式 |
表壓、負壓 |
|||
|

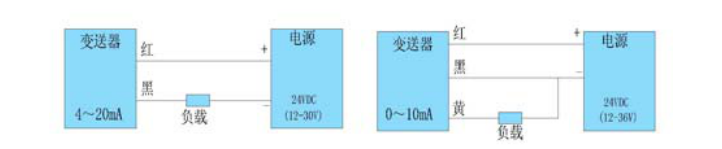

輸出信號（mA） |
4～20（1V～5V）二線制 |
|||
|
0～10（0V～5V）三線制 |
||||
|
準確度等級 |
0.1 |
0.3 |
0.5 |
|
|
非線性 |
(%FS) |
≤0.1 |
≤0.3 |
≤0.5 |
|
零點漂移 |
≤0.1 |
≤0.1 |
≤0.3 |
|
|
零點及靈敏 |
≤0.01 |
≤0.03 |
≤0.05 |
|
|
長期穩定性 |
≤0.1 |
≤0.3 |
≤0.5 |
|
|
工作電壓(VDC) |
+12～+36(標定值為+24) |
|||
|
補償溫度(℃) |
0～+60 |
|||
|
工作溫度(℃) |
-20～+85 |
|||
|
過載能力(%) |
200 |
|||
|
靜壓 （MPa） |
≤5 |
|||
|
壽命 |
＞1×108次壓力循環(25℃) |
|||
|
負載電阻(Ω) |
R=（U-12.5）/0.02-RD |
|||
|
響應時間 |
≤1 |
|||
|
測量介質 |
非腐蝕性氣體 |
|||
|
膜片材料 |
氟硅凝膠 |
|||
|
殼體材料 |
1Cr18Ni9Ti |
|||
|
接口 |
M20×1或用戶自定 |
|||
|
防爆等級 |
ExiaⅡCT6 |
|||
|
防護等級 |
IP67 |
|||
|
CTS303 |
微壓變送器 |
||||
|
|
量 程 |
測量范圍 |
|||
|
（ 0~ pa或者 KPa） |
|||||
|
|
代號 |
綜合精度（線性+重復性+遲滯） |
|||
|
|
1 |
0.5%FS |
|||
|
|
2 |
0.25%FS |
|||
|
|
3 |
0.1%FS |
|||
|
|
|
代 號 |
信 號 輸 出 （標準供電電源） |
||
|
|
A1 |
4~20mA |
|||
|
|
V1 |
1~5V DC |
|||
|
|
V2 |
0~5V DC |
|||
|
|
V3 |
0.5~4.5V DC |
|||
|
|
代 號 |
附加功能 |
|||
|
|
F1 |
M20x1.5 |
|||
|
|
F2 |
G1/4 |
|||
|
|
F3 |
Φ8嘴帶M10x1安裝螺紋 |
|||
|
|
F0 |
特殊 |
|||
|
|
W1 |
電纜型 （IP67，2m） |
|||
|
|
W2 |
插座型 （IP65,DIN43650） |
|||
|
|
W3 |
航空插座型（IP65） |
|||
|
|
E |
本安防爆型Ex iaПCT5 |
|||
|
CTS303 （0~500Pa） —1 —A1 —F2 —W1 微壓變送器 |
|||||
