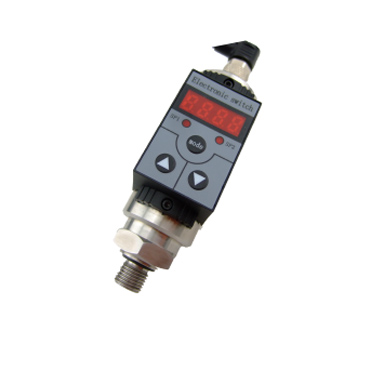

CTS103智能壓力開關 [ 2019-6-13] [ 打印此文章 ]
CTS103智能壓力開關是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，輸出信號由高精度，低溫漂放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制兩路開關，對控制系統壓力進行測控。該智能數字壓力開關使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示和控制。
二、特點
◆4位數字顯示當前壓力值
◆壓力預設開關點和開關點動作延時功能
◆開關輸出功能可選（遲滯功能，窗口功能）
◆設有節點動作發光二級管，便于觀察
◆按鍵調校及現場設置各種參數，操作方便
◆2路開關量輸出，帶載能力1.2A
◆模擬量輸出（4～20mA）或RS485數字輸出
◆壓力接口可330°旋轉
三、技術參數
|
控制范圍 |
-0.1~0~100Mpa |
控制精度 |
≤±0.5%FS |
|
穩定性 |
≤0.2% /年 |
顯示精度 |
±0.1%FS |
|
顯示方式 |
4位數碼管 |
顯示范圍 |
-1999~9999 |
|
電源范圍 |
24V±20% |
最大功耗 |
< 1W |
|
負載容量 |
<24V 1.2A |
開關類型 |
PNP，NPN 可選 |
|
響應時間 |
≤5ms |
開關壽命 |
>100萬次 |

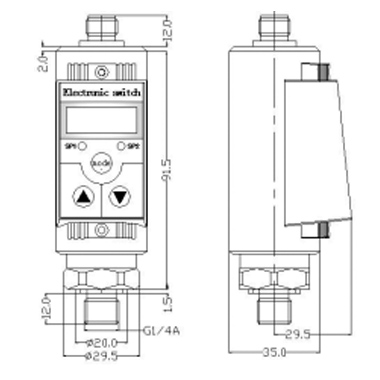

四、外形尺寸
五、安裝
5.1機械連接
可以通過壓力管接頭（DIN3582外螺紋G1/4）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

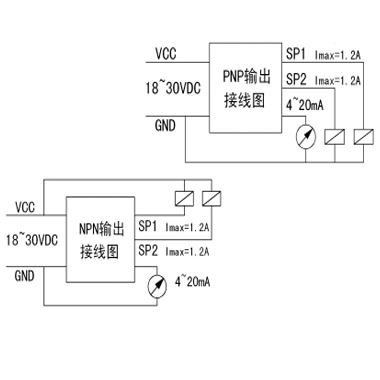

5.2電氣連接
六、選型表
|
CTS103智能壓力開關選型表 |
|||||
|
電器 連接
|
S |
|
兩路開關（赫斯曼） |
||
|
M |
|
兩路開關（M12-4P） |
|||
|
A |
|
一路開關一路模擬（M12-4P） |
|||
|
A0 |
|
兩路開關一路模擬（5芯航插） |
|||
|
A1 |
|
兩路開一路模擬（M12-5P） |
|||
|
R |
|
兩路開關+RS485(6芯航插) |
|||
|
螺紋接口 |
G14 |
|
|
G1/4 |
|
|
G12 |
|
|
G1/2 |
||
|
M20 |
|
|
M20x1.5 |
||
|
開關類型 |
P |
|
PNP |
||
|
|
|
|
|||
|
量程 |
001 |
0-1bar |
|||
|
002 |
0-2bar |
||||
|
...... |
...... |
||||
|
600 |
0-600bar |
||||
