CTS613通用型壓力變送器
您所在的位置：首頁 > 產品中心 > CTS613通用型壓力變送器
CTS613通用型壓力變送器 [ 2019-6-12] [ 打印此文章 ]
產品概述
CTS613系列通用型壓力變送器選用國際著名公司高精度，高穩定性壓力傳感器組件，經過高可靠性的放大電路及精密溫度補償，將被測介質的壓力轉換成4～20mADC、0～5VDC，0～10VDC及1～5VDC等標準電信號，高質量的傳感器、精湛的封裝技術以及完善的裝配工藝確保了該產品的優異質量和最佳性能。該產品有多種接口形式和多種引線方式，能夠最大限度的滿足客戶的需要，適用于各種測量控制設備的配套使用。
1. 赫斯曼插頭型
2. 直接出線型
3. 航空插頭型
● 采用國外技術,真空，負壓、絕壓、表壓均可 ● 小體積、高性價比、高穩定性、高靈敏度
● 0～-0.1MPa至0～1000MPa，±1-100kpa（可選） ● 全焊接結構
● 多種量程選擇、用戶調試方便 ● 防雷擊、防射頻干擾
● 具有零點/滿量程可調的選購件 ● 壓力類型：表壓、絕壓、真空
● 準確度：0.1級、0.25級、0.5級 ● 可選用小型一體化液晶顯示及帶開關量輸出的表頭
● 采用激光打標,確保產品之可溯源性
產品應用
> 液壓及氣動控制系統
> 液位測量與控制
> 石化、環保、空氣壓縮
> 電站運行巡檢、機車制動系統
> 熱電機組
> 輕工、機械、冶金
> 樓宇自控、恒壓供水
> 其它自動控制和檢測系統
> 工業過程檢測與控制
> 實驗室壓力校驗
產品技術性能參數
測量介質 與304、316或316L不銹鋼兼容的各種液體、氣體或蒸汽
測量范圍 表壓0～0.01MPa至0～1000MPa 絕壓0～0.1MPa至0～1000MPa 真空0～-0.1MPa
過載壓力 2倍滿量程或300MPa(取較小值)
輸出信號 4～20mADC(兩線制) 0～10VDC，0～5VDC，l～5VDC(三線制)
供電電壓 9～36VDC(兩線制)，24±5VDC(三線制)
介質溫度 -30～+85℃
環境溫度 -20～+85℃
儲存溫度 -40～+90℃
相對濕度 ≤ 95％(40℃)
上升時間 ≤5毫秒可達90％FS
準 確 度 1.0級，0.5級，0.25級(包括非線性、重復性及遲滯在內的綜合誤差)
零點調節 輸出量程的±8％
量程調節 輸出量程的±20％
溫度漂移 ≤±0.05％FS／℃(溫度范圍-20～85℃，包括零點和量程的溫度影響)
溫度補償范圍 0～70℃
穩 定 性 典型：±0.1％FS／年 最大：±0.2％FS／年
介質接觸材料 304、316或316L
外殼材料 304或316不銹鋼
安裝方式 螺紋安裝
壓力連接 M20×1.5、M12×l、Gl／4、Gl／2陽螺紋等
電氣連接 四芯屏蔽電纜 (防護等級IP65) 航空插頭 DIN接頭
產品選型
|
CTS613
|
通用型-壓力變送器
|
||||||
|
|
代 號
|
壓力類型
|
|||||
|
|
G
|
表壓（可不標）
|
|||||
|
|
A
|
絕壓
|
|||||
|
|
量 程
|
測量范圍
|
|||||
|
|
（ 0~ X KPa或MPa）
|
||||||
|
|
|
代 號
|
綜合精度（線性+重復性+遲滯）
|
||||
|
|
1
|
±0.1%FS
|
|||||
|
|
2
|
±0.25%FS
|
|||||
|
|
3
|
±0.5%FS
|
|||||
|
|
代 號
|
信 號 輸 出
|
|||||
|
|
A1
|
4~20mA
|
|||||
|
|
V1
|
1~5V DC
|
|||||
|
|
V2
|
0~5V DC
|
|||||
|
|
V3
|
0.5~4.5V DC
|
|||||
|
|
代 號
|
附加功能
|
|||||
|
|
F1
|
M20x1.5 外螺紋
|
|||||
|
|
F2
|
G1/4外螺紋
|
|||||
|
|
F3
|
1/4NPT外螺紋
|
|||||
|
|
F4
|
1/2-20 UNF-2A
|
|||||
|
|
F0
|
特殊
|
|||||
|
|
W1
|

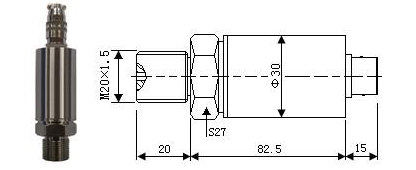

電纜型 （見外形圖一）
|
|||||
|
|
W2
|

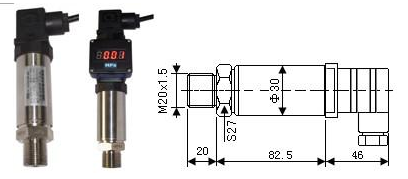

插座型 （見外形圖二）
|
|||||
|
|
L1
|
31/2LCD顯示
|
|||||
|
|
L2
|
31/2LED顯示
|
|||||
|
|
P
|
齊平膜型
|
|||||
|
|
E
|
本安防爆型Ex iaIICT5
|
|||||
|
|
|
||||||
|
CTS613（0~100KPa）—1 —A1 —F1—L2 通用型壓力變送器
|
|||||||
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號“E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。

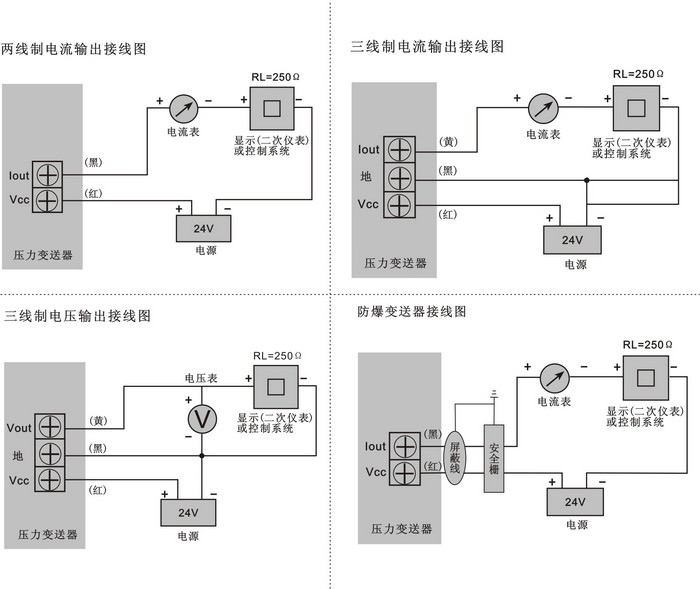

電氣連接圖：

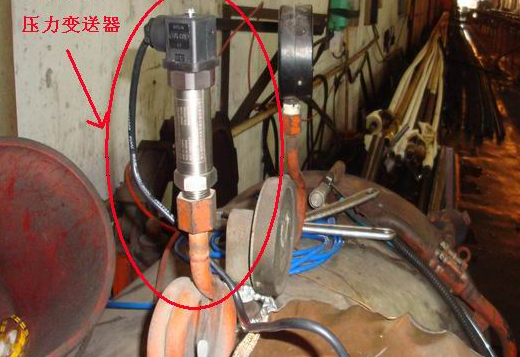

工程案例現場圖:
