CTSLUCB插入式渦街流量計 [ 2019-6-19] [ 打印此文章 ]

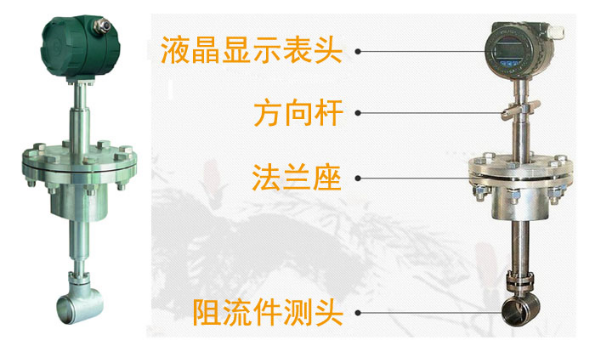

CTSLUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。插入式蒸汽流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械件，因此可靠性好,維護量小。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性好,可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字高沖信號輸出,容易與計算機等數字系統配套使用,是一種比較高先進、理想的流量儀表。（見下圖）。
CTSLUGB系列插入式渦街流量計工作原理：
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面特點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓高沖信號或4～20mADC電流信號。
插入式渦街流量計儀表特點:
1、可測量蒸汽,氣體,液體的體積流量和質量流量；
2、無機械運動部件,測量精度高,結構緊湊維護方便；
3、壓力損失小,量程范圍寬；范圍度達1:25；
4、采用消擾電路和抗振傳感頭；
5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
6、可測介質溫度達-50+350℃。
7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
插入式渦街流量計產品選型：
|
代號 |
通徑 |
流量范圍㎡/h |
||||||
|
CTSLUGB-25 |
DN25 |
1~10(液體) |
7~70（氣體） |
蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計 |
||||
|
CTSLUGB-32 |
DN32 |
1.5~18(液體) |
15~150（氣體） |
|||||
|
CTSLUGB-40 |
DN40 |
2.2~27(液體) |
22.6~150（氣體） |
|||||
|
CTSLUGB-50 |
DN50 |
4~55(液體) |
35~350（氣體） |
|||||
|
CTSLUGB-80 |
DN80 |
9~135(液體) |
90~900（氣體） |
|||||
|
CTSLUGB-100 |
DN100 |
14~200(液體) |
140~1400（氣體） |
|||||
|
CTSLUGB-150 |
DN150 |
32~480(液體) |
300~3000（氣體） |
|||||
|
CTSLUGB-200 |
DN200 |
56~800(液體) |
550~5500（氣體） |
|||||
|
|
代號 |
功能1 |
||||||
|
N |
無溫壓補償 |
|||||||
|
Y |
有溫壓補償 |
|||||||
|
|
代號 |
輸出型號 |
||||||
|
F1 |
4-20mA輸出（二線制） |
|||||||
|
F2 |
4-20mA輸出（三線制） |
|||||||
|
F3 |
RS485通訊接口 |
|||||||
|
|
代號 |
被測介質 |
||||||
|
J1 |
液體 |
|||||||
|
J2 |
氣體 |
|||||||
|
J3 |
蒸汽 |
|||||||
|
|
代號 |
連接方式 |
||||||
|
L1 |
法蘭卡裝式 |
|||||||
|
L2 |
法蘭連接式 |
|||||||
|
|
代號 |
功能2 |
||||||
|
E1 |
1.0*** |
|||||||
|
E2 |
1.5*** |
|||||||
|
T1 |
常溫 |
|||||||
|
T2 |
高溫 |
|||||||
|
T3 |
蒸汽 |
|||||||
|
P1 |
1.6MPa |
|||||||
|
P2 |
2.5MPa |
|||||||
|
P3 |
4.0MPa |
|||||||
|
D1 |
內部3.6V供電 |
|||||||
|
D2 |
DC24V供電 |
|||||||
|
B1 |
不銹鋼 |
|||||||
|
B2 |
碳鋼 |
|||||||
1.傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下2游應配置一定長度的直管段其長度應符合前直管段15～20D，后直管段5～1OD的要求。
2.安裝液體傳感器的附近管道內應充滿被測液體。
3.傳感器應避免安裝在有強烈機械振動的管道上。
4.直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差 要≤3%，并不超過5mm。
5.被測介質含有較高多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。傳感器應避免安裝在有較高強電磁場干擾、空間小和維修不方便的場合。

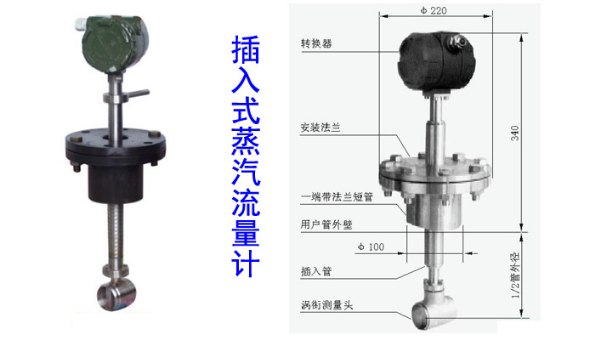

插入式渦街流量計外形尺寸圖：
