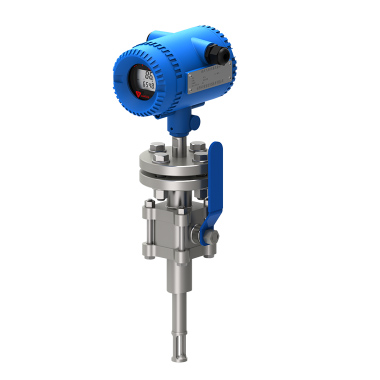

CTSTGF600熱式氣體質量流量計 [ 2019-6-19] [ 打印此文章 ]
壓縮空氣，瓦斯抽采，天然氣測量，曝氣測量，排放氣體監控，過程氣體控制等眾多領域
?測量介質：氣體，壓縮空氣，天然氣等
?量程范圍：0.5-30508.5m3/h
?輸出信號：4～20mA
?精度等級：± 0.5%
?介質溫度：-40～150℃
?防爆等級：無
?防護等級：IP65
產品概述
CTSTGF600熱式氣體質量流量計，基于熱傳導技術原理設計，結合牛頓熱力學定律，通過測量管道中介質通過探頭時帶走的熱量，直接測量質量流量或標況流量。CTSTGF600 可廣泛應用于各種氣體的質量流量和標況流量測量，無需溫壓補償。產品測量方式采用恒功率設計具有測量下限極低，量程比寬，測量精度高，安裝簡便等特點。產品廣泛應用于壓縮空氣，瓦斯抽采，天然氣測量，曝氣測量，排放氣體監控，過程氣體控制等眾多領域。
產品特點
?插入式設計，可在線帶壓安裝；
?適用于多種管徑和已知截面積的任意形狀管道；
?量程比大，測量流速范圍寬；
?無可動部件，無壓力損失；
?測量氣體質量流量，無需溫度、壓力補償；
?全隔離的電氣結構徹底濾除外部干擾；
?高效電源設計整機功耗極低；
?寬電源電壓輸入范圍適應各種復雜電源環境；
?大屏幕液晶雙行顯示，讀數清晰易辨；
?帶有ModBus和HART現場總線接口。
技術參數
|
精度等級 |
±（1.5%RD+0.5%FS) |
|
重復性 |
± 0.5% |
|
響應速度 |
1s |
|
管徑 |
插入式：DN25~DN6000 ； 管段式： DN15~DN100 |
|
安裝方式 |
一體式 或 分體式 |
|
連接方式 |
插入式：卡套連接、法蘭連接 ； 管段式：法蘭連接 |
|
測量介質 |
任何組分和混合比可知且恒定的氣體，標準氣體列表，請參見訂貨信息 |
|
環境溫度 |
-40~60℃ |
|
操作溫度 |
-40~150℃（介質溫度，插入式） |
|
操作壓力 |
1.6MPa （插入式） ； 2.5MPa / 4.0MPa / 6.3MPa（管段式） |
|
防護等級 |
IP65 |
|
傳感器材質 |
316 |
|
本體材質 |
304、316、316L |
|
供電方式 |
85～265VAC 50/60Hz |
|
公稱直徑 |
英寸 |
標準型 |
擴展型 |
高速型 |
|
25 |
1" |
0.5~53.0 |
1.6~158.9 |
2.1~211.9 |
|
32 |
11/4 " |
0.9~86.8 |
2.6~260.3 |
1.7~347.1 |
|
40 |
11/2 " |
1.4~135.6 |
4.1~406.8 |
5.4~542.4 |
|
50 |
2" |
2.1~211.9 |
6.4~635.6 |
8.5~847.5 |
|
65 |
21/2 " |
3.6~358.1 |
10.7~1074.2 |
14.3~1432.2 |
|
80 |
3" |
5.4~542.4 |
16.3~1627.1 |
21.7~2169.5 |
|
100 |
4" |
8.5~847.5 |
25.4~2542.4 |
33.9~3389.8 |
|
125 |
5" |
13.2~1324.2 |
39.7~3972.5 |
53.0~5296.6 |
|
150 |
6" |
19.1~1906.8 |
57.2~5720.3 |
76.3~7627.1 |
|
200 |
8" |
33.9~3389.8 |
101.7~10169.5 |
135.6~13559.3 |
|
250 |
10" |
53.0~5296.6 |
158.9~15889.8 |
211.9~21186.4 |
|
300 |
12" |
76.3~7627.1 |
228.8~22881.4 |
305.1~30508.5 |
