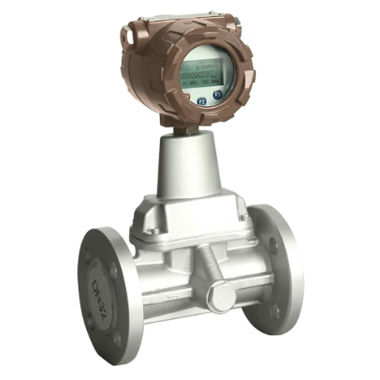

CTSLUX型旋進旋渦氣體流量計 [ 2019-6-20] [ 打印此文章 ]
?測量介質：天然氣、煤制氣、壓縮空氣等中高流速氣體
?量程范圍：1.2-3600m3/h
?輸出信號：脈沖信號、4～20mA電流信號和RS485數據通信
?精度等級：1.0級 1.5級
?介質溫度：-20℃～80℃
?防爆等級：ExiaIICT4
?防護等級：IP65
產品概述
流量傳感器的流通剖面類似文丘利管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。
產品特點
?無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
?采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
?智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
?采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；
?采用國內領先的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；
?采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
?采用EEPROM技術，參數設置方便，可永久保存，并可保存最長達一年的歷史數據；
?顯示儀可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
?多物理量參數報警輸出，可由用戶任選其中之一；
?流量計表頭可360度旋轉，安裝使用簡單方便；
?配合本公司的FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸;
?壓力、溫度信號為傳感器輸入方式，互換性強；
?整機功耗低，可用內電池供電，也可外接電源。
技術參數
|
執行標準 |
GB3836.1-2000\GB3836.2-2000 |
|||
|
檢定規程 |
速度式流量計（JJG198-1994） |
|||
|
公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300mm |
|||
|
精度等級 |
1.5級/1.0級 |
|||
|
耐壓等級 |
鋁體（1.6MPa)≤DN150(6.3MPa)；不銹鋼（4.0MPa)＞DN150(4.0MPa)； |
|||
|
工作電源 |
24V+電池 |
|||
|
整機功耗 |
外電源：<2W; 內電源：平均功耗1mW，可連續使用兩年以上。 |
|||
|
數據存儲功能 |
日記錄、月記錄、定時間間隔記錄等 |
|||
|
使用條件 |
介質溫度 |
-20℃～+80℃ |
相對濕度 |
5%～95% |
|
環境溫度 |
-30℃～+65℃ |
大氣壓力 |
86KPa～106KPa |
|
|
儀表材質 |
表體 |
鋁合金，不銹鋼 |
轉換器 |
鑄鋁，304不銹鋼 |
|
防護等級 |
IP65 |
|||
|
防爆等級 |
ExdIIBT4 |
|||
|
ExiaIICT4 |
||||
|
公稱通徑DN（mm） |
流量范圍 |
工作壓力（MPa） |
準確度等級 |
重復性 |
|
15 |
0.3～9 |
1.6; |
1.0級 |
小于基本誤差限絕對值的1/3 |
|
20 |
1.2～15 |
|||
|
25 |
2.5～30 |
|||
|
32 |
4.5～60 |
|||
|
40 |
7～100 |
|||
|
50 |
10～150 |
|||
|
65 |
20～280 |
|||
|
80 |
28～400 |
|||
|
100 |
50～800 |
|||
|
125 |
100～1500 |
|||
|
150 |
150～2250 |
|||
|
200 |
360～3600 |
1.6; |
||
|
250 |
400-4000 |
|||
|
300 |
500-5000 |
