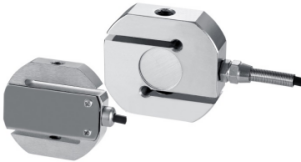

CTS812X拉壓力傳感器 [ 2019-12-7] [ 打印此文章 ]
特點與用途
傳感器采用S型梁結構，拉、壓均可使用。測量精度高、穩定性好，輸出對稱性好。廣泛應用于皮帶秤、料斗秤、機電結合秤、萬能材料試驗機、吊鉤秤及各種工程裝置的測力系統。

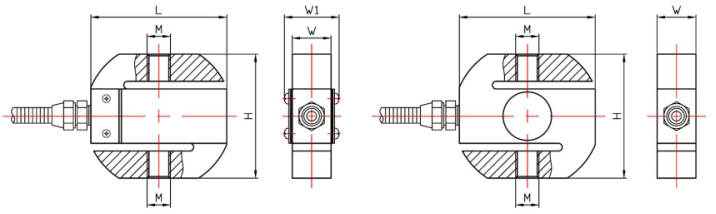

外形尺寸
|
量程 |
L |
W |
W1 |
H |
M |
|
5kg～30kg |
62 |
12 |
18 |
58 |
M8X1.25 |
|
50kg～300kg |
70 |
20 |
26 |
64 |
M12X1.75 |
|
500kg |
70 |
20 |
- |
64 |
M12X1.75 |
技術指標
|
參 數 |
單 位 |
技術參數 |
參 數 |
單 位 |
技術參數 |
|
靈敏度 |
mV/V |
2.0±0.05 |
靈敏度溫度系數 |
≤%F·S/10℃ |
±0.03 |
|
非線性 |
≤%F·S |
±0.03 |
工作溫度范圍 |
℃ |
-20℃～+80℃ |
|
滯 后 |
≤%F·S |
±0.03 |
輸入電阻 |
Ω |
350±20Ω |
|
重復性 |
≤%F·S |
±0.03 |
輸出電阻 |
Ω |
350±5Ω |
|
蠕 變 |
≤%F·S/30min |
±0.03 |
安全過載 |
≤%F·S |
150%F·S |
|
零點輸出 |
≤%F·S |
±1 |
絕緣電阻 |
MΩ |
≥5000MΩ（50VDC） |
|
零點溫度系數 |
≤%F·S/10℃ |
±0.03 |
推薦激勵電壓 |
V |
10V～15V |
|
可根據客戶需求選配放大器，24VDC供電，輸出4-20mA，0-10V,±5V,±10V |
|||||

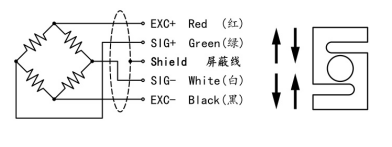

接線圖及安裝示意圖

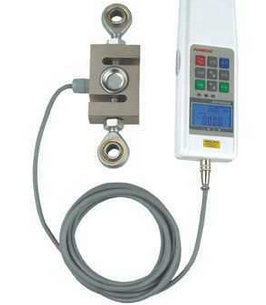

配套手持儀表
