CTS303W微差壓力變送器 [ 2020-12-15] [ 打印此文章 ]
一、產品簡介
CTS303W系列微差壓變送器采用進口高精度、高穩定性微差壓傳感器，經嚴格精密的溫度補償，線性補償， 信號放大，V/I轉換，逆極性保護，壓力過載限流等信號處理，將微小的差壓、風壓、 流量等參數可靠的轉換成工業標準的4～20mA信號輸出。
該變送器可廣泛用于石油、化工、治金、電力、輕紡、電子、醫藥、食品、環保等領域?qū)ιa(chǎn)過程中十分微小的非腐蝕性干燥氣體進行測量與控制，是超凈廠房和鍋爐自動化檢測的理想產品。
二、技術性能
|
測量范圍 |
差壓/風壓：0-50pa-100Pa…700KPa |
|||
|
允許過壓 |
2倍滿量程壓力 |
|||
|
測量介質 |
非腐性、無粉塵、干燥性氣體 |
|||
|
綜合精度 |
±0.1%FS |
±0.25%FS |
±0.4%FS |
|
|
介質溫度 |
-20℃~85℃ |
|||
|
補償溫度 |
-10℃~55℃ |
|||
|
環境溫度 |
-10℃~80℃ |
|||
|
零點溫度漂移 |
典型：0.02%FS/℃ |
最大：0.05%FS/℃ |
||
|
靈敏度溫度漂移 |
典型：0.02%FS/℃ |
最大：0.05%FS/℃ |
||
|
長期穩定性 |
典型：±0.1%FS/年 |
最大：±0.2%FS/年 |
||
|
供電范圍 |
12~36VDC（一般24VDC） |
|||
|
信號輸出 |
4~20mA / 1~5V DC / 0~5V DC / 0.5~4.5V DC |
|||
|
負載電阻 |
≤(U-12)/0.02 Ω |
|||
|
外殼材料 |
硬鋁合金表面噴塑或304不銹鋼 |
|||
|
防護等級 |
IP65或IP67 |
|||
|
過程連接 |
Φ8嘴帶M10x1安裝螺絲(特殊可以螺紋連接) |
|||
|
防爆標志 |
Exia II CT5(本質安全防爆型) |
|||
|
重量 |
約0.35Kg |
|||
|
振動誤差 |
≤±0.01%FS(X、Y、Z軸，200Hz/g) |
|||
|
響應時間 |
≤2 ms |
|||
|
絕緣電阻 |
100MΩ,500V DC |
|||
三、產品特點
●測非腐蝕性干燥氣體的微差壓、流量、風壓
●靈敏度高，可測小于100Pa的微小差壓
●精度高， 穩定性好
●抗干擾設計
●體積小，安裝方便

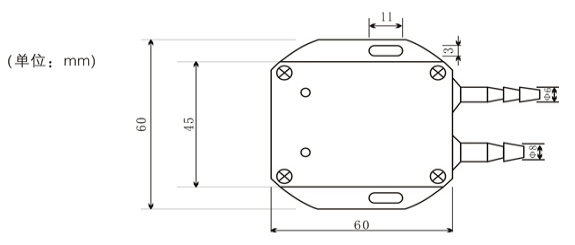

四、外形結構
五、產品選型
|
CTS303W |
微差壓/風壓變送器 |
||||
|
|
量 程 |
測量范圍 |
|||
|
（ 0~ pa或者 KPa） |
|||||
|
|
代號 |
綜合精度（線性+重復性+遲滯） |
|||
|
|
1 |
0.5%FS |
|||
|
|
2 |
0.25%FS |
|||
|
|
3 |
0.1%FS |
|||
|
|
|
代 號 |
信 號 輸 出 （標準供電電源） |
||
|
|
A1 |
4~20mA |
|||
|
|
V1 |
1~5V DC |
|||
|
|
V2 |
0~5V DC |
|||
|
|
V3 |
0.5~4.5V DC |
|||
|
|
代 號 |
附加功能 |
|||
|
|
F1 |
M20x1.5 |
|||
|
|
F2 |
G1/4 |
|||
|
|
F3 |
Φ8嘴帶M10x1安裝螺紋 |
|||
|
|
F0 |
特殊 |
|||
|
|
W1 |
電纜型 （IP67，2m） |
|||
|
|
W2 |
插座型 （IP65,DIN43650） |
|||
|
|
W3 |
航空插座型（IP65） |
|||
|
|
E |
本安防爆型Ex iaПCT5 |
|||
|
CTS303W （0~500Pa） —1 —A1 —F2 —W1 微差壓/風壓變送器 |
|||||
