CTS3051智能差壓/壓力變送器 您所在的位置:首頁 > 產品中心 > CTS3051智能差壓/壓力變送器

CTS3051智能差壓/壓力變送器 [ 2019-12-2] [ 打印此文章 ]

1、CTS3051差壓變送器  壓力變送器概述

CTS3051差壓/壓力變送器



CTS3051差壓/壓力變送器,采用國外先進技術生產的高精度小型化智能電容



式差壓傳感器,在轉換原理上利用數字化補償技術對溫度、靜壓進行補償, 提高

了測量精度,降低了溫度漂移。3051差壓/壓力變送器配用節流裝置可以檢測液體

氣體和蒸汽的流量,也可以直接用來檢測差壓、表壓、 絕壓,以及開口或密閉容

器內液體的液位。 該系列品種豐富,可實現自微差壓到大差壓、從低壓力到高壓

力、絕對壓力、高靜壓的測量,將所測壓力信號轉換成標準的 4-20mA DC信號輸

出。 現已廣泛應用于石油、化工、冶金、電力、造紙、醫藥、紡織環保等行業的

差壓、壓力等過程參數的測量。



2、CTS3051差壓變送器  壓力變送器主要功能特點及其適用領域



主要功能特點



 適用領域

◆ 配節流裝置可以檢測液體、氣體、蒸汽的流量

 ◆ 天然氣、石油、石化、煤礦開采、煤氣傳輸

◆ 可以直接檢測差壓、表壓、絕壓,以及開口或密閉容器內液體液位

 ◆ 化工、冶金、陶瓷、電力、紡織、造紙、化纖、橡膠等工業部門

◆ 將所測壓力信號轉換成4-20mADC信號,供給PLC及二次儀表

 ◆ 科學實驗、軍工等領域,環保、污水處理廠、水利檢測等部門

◆ 利用數字化補償技術對溫度、靜壓進行補償,提高了測量精度

 ◆ 食品、制藥、自來水廠、水產養殖、農業灌溉、畜牧業等

◆ 高測量精度可達±0.1%FS,特殊可定做±0.075%FS

 ◆ 機械、建材、鐵路交通、造船、航空航天等重工業,智能建筑

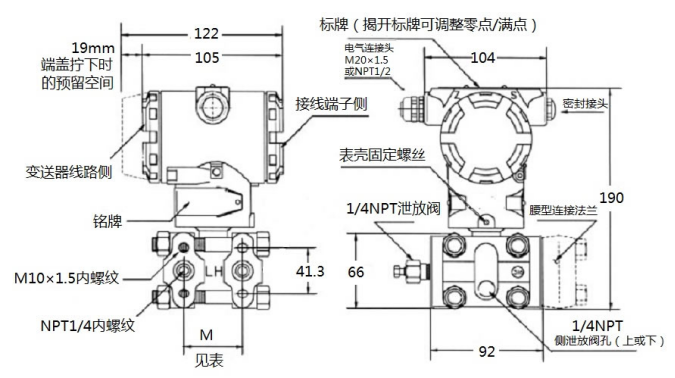

3、CTS3051差壓變送器  壓力變送器尺寸圖





尺寸圖   單位

4、CTS3051差壓變送器  壓力變送器技術參數

精確度等級

變 送 器 型 號



3051智能0.1級

3051智能0.2級

3051 0.25級

3051 0.5級



1,2

±0.15%

±0.2%

±0.25%

±0.5%



3~8

±0.1%

±0.2%

±0.25%

±0.5%



9,0大壓力

±0.1%

±0.2%

±0.25%

±0.5%



遠傳

±0.2%

±0.3%

±0.35%

±0.5%



不靈敏區

無(≤0.01%)

穩定性

十二個月內不超過最大量程的基本誤差絕對值

溫度影響

精 確 度 等 級



0.1級

0.2級

0.25級

0.5級



1,2

≤±0.2%

≤±0.25%

≤±0.3%

≤±0.5%



3~8

≤±0.1%

≤±0.2%

≤±0.25%

≤±0.5%



9,0大壓力

≤±0.1%

≤±0.2%

≤±0.3%

≤±0.5%



遠傳

≤±0.25%

≤±0.35%

≤±0.4%

≤±0.5%



重 量

約5.4kg(不包括附件,帶法蘭變送器除外)



振動影響

在任何方向上振動頻率200Hz時,所引起的誤差為最大
范圍的0.05%/g;量程代碼1,2(微差壓)為±0.1%/g



電源影響

小于輸出范圍的±0.005%/V。

負載影響

電源穩定時,無負載影響。

安裝位置影響

當工作膜片未垂直安裝時,可能會產生約0.24 kPa零位
系統誤差,此誤差可通過調整零位來消除,對量程無
影響。





外殼防護等級

IP67

結構材料

壓力容室、接頭、泄放閥、隔離膜片等與介質接觸的零
件材料見選型表。螺栓為碳鋼鍍鉻;電氣外殼為低銅
鋁合金; 電氣外殼表面涂層為環氧噴塑。





導壓連接件

在壓力容室上本身有1/4-18NPT陰螺紋連接螺孔,引壓 接頭連接螺孔有1/2-14NPT陰螺紋, 或M20×1.5—18陽螺紋。信號線(電纜)連接孔:G 1/2”螺紋















5、CTS3051差壓變送器  壓力變送器技術選型



CTS3051/3351

 智能電容式差壓  壓差  壓力變送器



代碼

 變送器名稱

DR

 微差壓變送器

DP

 差壓變送器/差壓流量變送器

HP

 高靜壓差壓變送器/高靜壓差壓流量變送器

AP

 絕對壓力變送器

TG

 直接安裝型壓力變送器

GP

 壓力變送器



代碼

 量程范圍

 最大工作壓力





1

 0-25~157 Pa

 1 MPa





2

 0-0.125~1.5 kPa

 7 MPa





3

 0-1.3~7.5 kPa

 7 MPa





4

 0-6~40 kPa

 14MPa





4D

 0-6~40 kPa

 32MPa





5

 0-31.1~186.8 kPa

 14MPa





5D

 0-31.1~186.8 kPa

 32MPa





6

 0-117~690 kPa

 14MPa





6D

 0-117~690 kPa

 32MPa





7

 0-345~2068 kPa

 14MPa





8

 0-1.17~6.89 MPa

 14MPa





9

 0-3.45~20.68 MPa

 32MPa





0

 0-6.89~41.37 MPa

 51MPa







代碼

 輸出信號

E

 4-20 mA DC

F

 4-20 mA DC(微差壓專用)

J

 4-20 mA DC(為輸入壓力的平方根,流量變送器專用)

S

 4-20 mA DC + HART信號



代碼

 法蘭接頭

 排氣/排液閥

 隔離膜片

 填充液

22

 316不銹鋼

 316不銹鋼

 316不銹鋼

 硅油

23

 316不銹鋼

 316不銹鋼

 哈氏合金C

 硅油

24

 316不銹鋼

 316不銹鋼

 蒙乃爾

 硅油

25

 316不銹鋼

 316不銹鋼

 鉭

 硅油

33

 哈氏合金C

 哈氏合金C

 哈氏合金C

 硅油

35

 哈氏合金C

 哈氏合金C

 鉭

 硅油

44

 蒙乃爾

 蒙乃爾

 蒙乃爾

 硅油



代碼

 選用件 (不選則不填)

M1

 0~100% 線性指示表

M2

 0~100% 流量指示表

M3

 3 1/2 LCD 數字線性顯示表

M4

 智能表顯示器

B1

 管裝彎支架

B2

 板裝彎支架

B3

 管裝平支架

D1

 泄放閥在壓力室側面的上部

D2

 泄放閥在壓力室側面的下部

N

 1/2-14NPT 錐管陰螺紋接頭

J

 丁字形陽螺紋M20×1.5接頭

d

 隔爆型 dIIBT4

i

 本安型 iaIICT6



CTS3051/3351

DP/GP

7

E

22

M1

選型舉例
