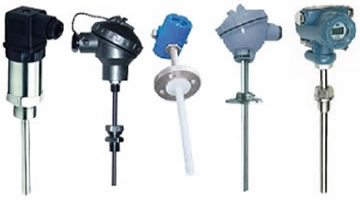

CTS272一體化溫度變送器 您所在的位置：首頁 > 產品中心 > CTS272一體化溫度變送器

CTS272一體化溫度變送器 [ 2019-12-4]　[ 打印此文章 ]

 1、CTS272一體化溫度變送器概述

CTS272一體化溫度變送器是溫度傳感器與變送器的完美結合。溫度傳感裝



置將接收到的溫度傳遞給變送器，經電路處理轉化成與溫度成線性關系的標準的

4-20mA、0-10V 等電信號，供給PLC、顯示儀表、調節器、記錄儀等，實現對溫

度的實時測量與控制。該系列溫度變送器采用國外進口芯片、元器件，由我公司

研發設計而成，具有響應速度快、精度高、能耗低、長期穩定性好等特性，一體

化設計安裝使用方便。現已廣泛用于石油、化工、冶金、制藥、采礦、鋼鐵等領

域生產過程中對溫度的測量與控制。



    2、CTS272一體化溫度變送器主要功能特點及其適用領域



主要功能特點



 適應領域

◆ 將溫度信號轉換成與之成線性關系的4-20mA、0-10V等電信號輸出

 ◆ 天然氣、石油、化工、煤礦開采、冶金、電力、水泥建材、機械

◆ 安裝簡單方便，多種測溫范圍可選

 ◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域

◆ 螺紋連接、法蘭連接等多種過程連接可選，適應不同安裝環境

 ◆ 鋼鐵、鐵路交通、造船、航空航天、科學實驗、軍工領域

◆ 反應速度快、精度高、長期穩定性好

 ◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業等

◆ 測量精度：±0.5%FS可選±0.2%FS

 ◆ 鍋爐、熔爐、自動化系統溫度測量與控制、智能建筑等

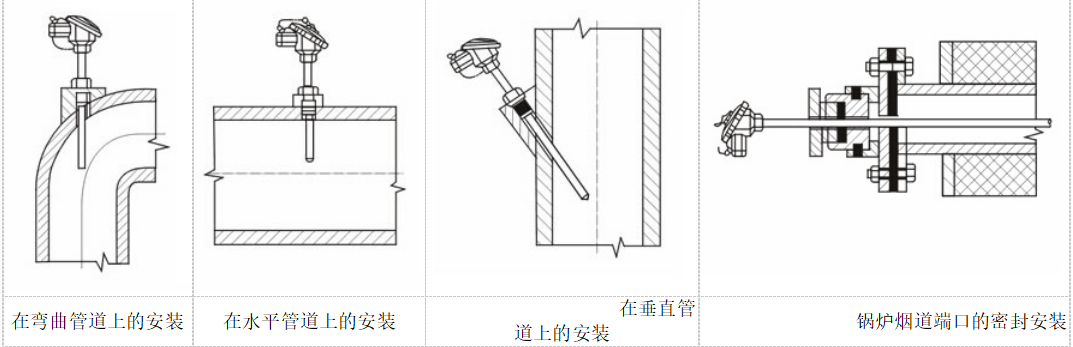

    3、CTS272一體化溫度變送器在不同位置的安裝示例





    4、CTS272一體化溫度變送器技術參數



 類別

 溫度變送器



 測量精度

  ±0.5%FS可選±0.2%FS

 分度號

 測量范圍（單位℃）

 被測介質

  液體、氣體、蒸汽

 S

 600-1300～1600

 額定工作條件



 B

 800-1600～1800

 環境溫度

  -25～75℃

 Pt100

 0-50、100、200、400、600，－100～0、－200～500

 防護等級

  IP65

 K

 0-300～600、800、1000、1100

 環境溫度影響

  δ≤0.05%/℃

 E

 0-300～400、600、800

 相對濕度

  5%～95%RH

 Cu50

 0-50、100、150，－50～150

 設計



 輸出信號



 安裝方式

  M27×2螺紋或法蘭連接

 二線制

 4～20mA

 現場顯示

  3　1/2LED 、3 1/2LCD、 0-100% 等分刻度

 三線制

 4～20mA、 0-10V、 1-5V、 0-5V

 熱電偶

  冷端補償誤差小于±1℃

 負載電阻

 250Ω

 供電電壓

  12～36VDC（一般24VDC）





    5、CTS272一體化溫度變送器技術選型





CTS272

 溫度變送器一體化



 熱電阻熱電偶



代碼

 傳感器種類

1

 S型熱電偶

2

 Pt100熱電阻（500℃以下量程推薦）

3

 B型熱電偶

4

 K型熱電偶



代碼

 信號類型

A

 輸出信號4～20mA   文字注明量程

B

 輸出信號1～5  V    文字注明量程

F

 熱電阻、電偶



代碼

 過程連接方式

80

 M27×2外螺紋

90

 DN50法蘭連接

99

 定制各規格法蘭、各種螺紋連接    用文字注明要求



代碼

 顯示表頭選項

B

 普通型（不帶顯示表頭）

C

 帶LCD表頭（液晶顯示）

E

 帶LED表頭（數碼顯示）



代碼

 外殼選項

1

 標準防水外殼

2

 鑄鋁外殼Φ65×88

3

 顯示表頭外殼Φ65×114 （帶顯示表頭必須選擇該項）



代碼

 保護管長度（單位mm）

L

 文字注明  例保護管150mm則代碼為L(zhǎng)150





CTS272

2

A

80

E

1

 L150

選型舉例
