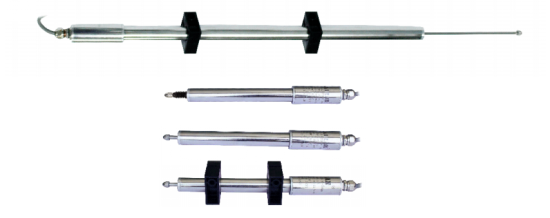

CTSWYDC差動式位移傳感器 [ 2021-1-2] [ 打印此文章 ]
概述
差動變壓器式位移傳感器（CTSWYDC）可廣泛應用于航天航空，機械， 建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業，用來測量伸長,振動,物體厚度，膨脹等的高技術產品。
直流CTSWYDC具有優良的性能，采用方便的單電源+12～24V DC供電， 電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出信號為標準的可被計算機或PLC使用的0-10V或4-20mA輸出。
特點
★內置精密直線軸承，重復性好 ★探頭為氮化硅陶瓷球，耐磨性好
★無滑動觸點，使用壽命長 ★直流單電源供電，內置高性能信號解調器
★二線制4-20mA電流輸出，三線制0-5V或0-10V電壓輸出
★外徑Φ20mm,不銹鋼304外殼,回彈式（可定制拉桿式）
應用領域
●軸徑跳動檢測 ●紡織機械檢測
●閥門位置檢測與控制 ●輥縫間隙測量
●車輛制動裝置磨損測量 ●機器人、精密位移測量
●汽車零件在線檢測 ●機床及工具定位、液壓缸定位
●橋面移位檢測 ●地鐵地道工程防護
性能參數
|
位移量程 |
5mm,10mm,20m,25mm,40mm,50mm,100mm |
|
輸出信號 |
0～5V, 0～10V,4～20mA，RS485 |
|
分辨率 |
≤0.1um(最高） 數字式輸出是16bit |
|
線性誤差 |
≤±0.25%FS |
|
重復誤差 |
最高可達1um |
|
供電電源 |
+12～30V DC |
|
工作電流 |
電壓輸出型 電流 ＜10mA |
|
二線4～20mA電流輸出型 電流4～25mA |
|
|
RS485輸出型 電流15～40mA |
|
|
動態特性 |
3Hz（拉桿式最高可達50HZ） |
|
耐受沖擊 |
250g/11毫秒 |
|
振動允限 |
10g/2KHZ |
|
激勵電壓 |
3Vrms |
|
激勵頻率 |
5KHZ |
|
溫度系數 |
零點≤0.01%/℃ |
|
靈敏度 |
≤0.025%/℃ |
|
工作溫度 |
-25℃～+85℃ |

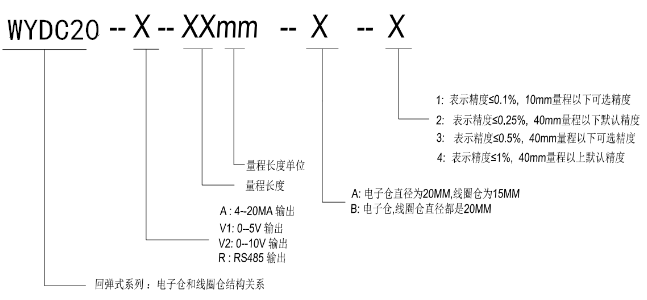

產品命名規則

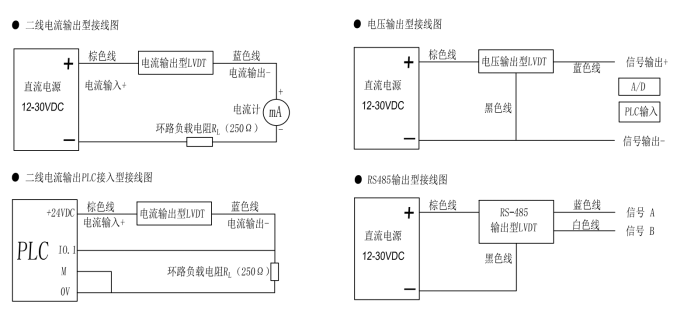

接線方法
直流穩壓電源輸出電壓值必須在規定的使用范圍內
1.電流信號輸出 電纜線顏色定義：
棕色----供電電源（+） 電流輸入（+）
藍色----供電電源（-） 電流輸出（-）
2. 電壓信號輸出 電纜線顏色定義：
棕色---- 供電電源（+）
藍色---- 電壓輸出（+）
黑色---- 供電電源（-）信號輸出（-）
3.數字RS-485信號輸出 電纜線顏色定義：
棕色---供電電源（+）
黑色---供電電源（-）
藍色---信號A
白色---信號B

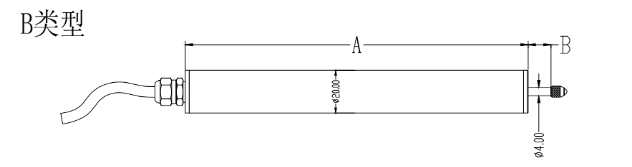

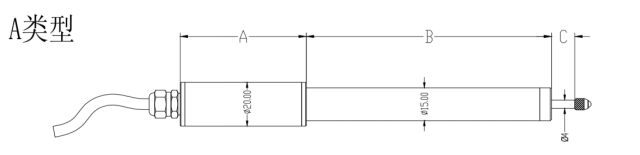

機械尺寸
 |
|
參數 位移量程 |
CTSWYDC20回彈式系列 |
|||||||
|
5 |
10 |
20 |
25 |
40 |
50 |
100 |
||
|
A類型 |
電子倉長度A(mm) |
69 |
69 |
69 |
69 |
69 |
69 |
69 |
|
電子倉長度A(mm) |
79 |
79 |
79 |
79 |
79 |
79 |
79 |
|
|
線圈倉長度B(mm) |
90 |
90 |
100 |
100 |
243 |
243 |
338 |
|
|
測桿自由狀態外露長度C(mm) |
17 |
27 |
22 |
27 |
45 |
55 |
105 |
|
|
B類型 |
電子倉長度A(mm) |
145 |
145 |
155 |
155 |
245 |
245 |
395 |
|
測桿自由狀態外露長度B(mm) |
17 |
27 |
22 |
27 |
45 |
55 |
105 |
|
|
|
|
注：5，10量程的帶防塵伸縮套 |
||||||

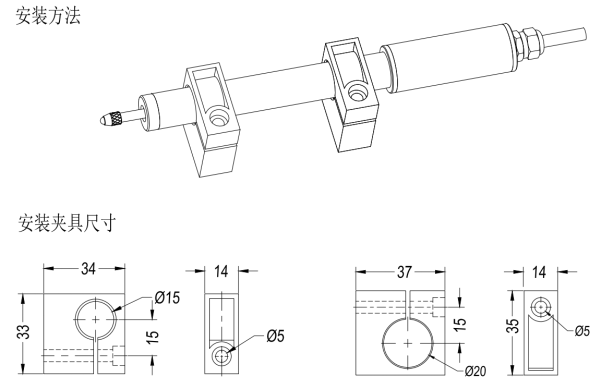

安裝方法
CTSWYDC的定位安裝要求采用溫度膨脹系數小的非金屬夾具進行固定,如果采用金屬塊夾具安裝會對產品性能,產生影響。
本公司有標準的夾具配件供用戶選擇使用,用戶也可以定制安裝夾具。
